고온 연소 가스를 위한 내구성 있는 보일러 경제화 튜브
Product Details
| 연료: | 석탄 / 가스 / 연유, 물 열 | 크기: | 맞춤형 |
|---|---|---|---|
| 사양: | ASME 점검 | 튜브의 치수: | 38.1*3.2 |
| 그림: | 맞춤형 | 키워드: | 보일러 절약 장치 |
| 재료: | 탄소강 / 스테인레스 강 | 사용: | 발전소 / CFB 보일러 |
| 강조하다 |
내구성 있는 보일러 에코나이저 튜브,고온 보일러 경제화 튜브,연소 가스 보일러 경제화 튜브 |
||
Product Description

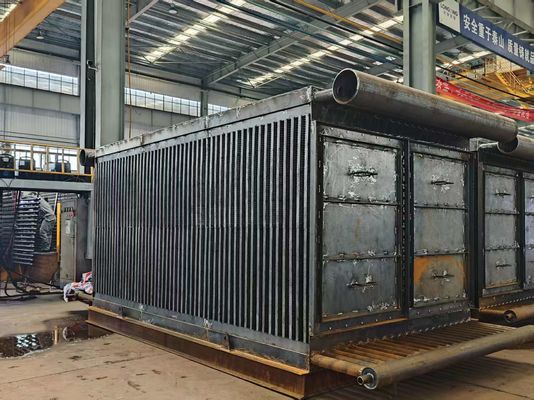

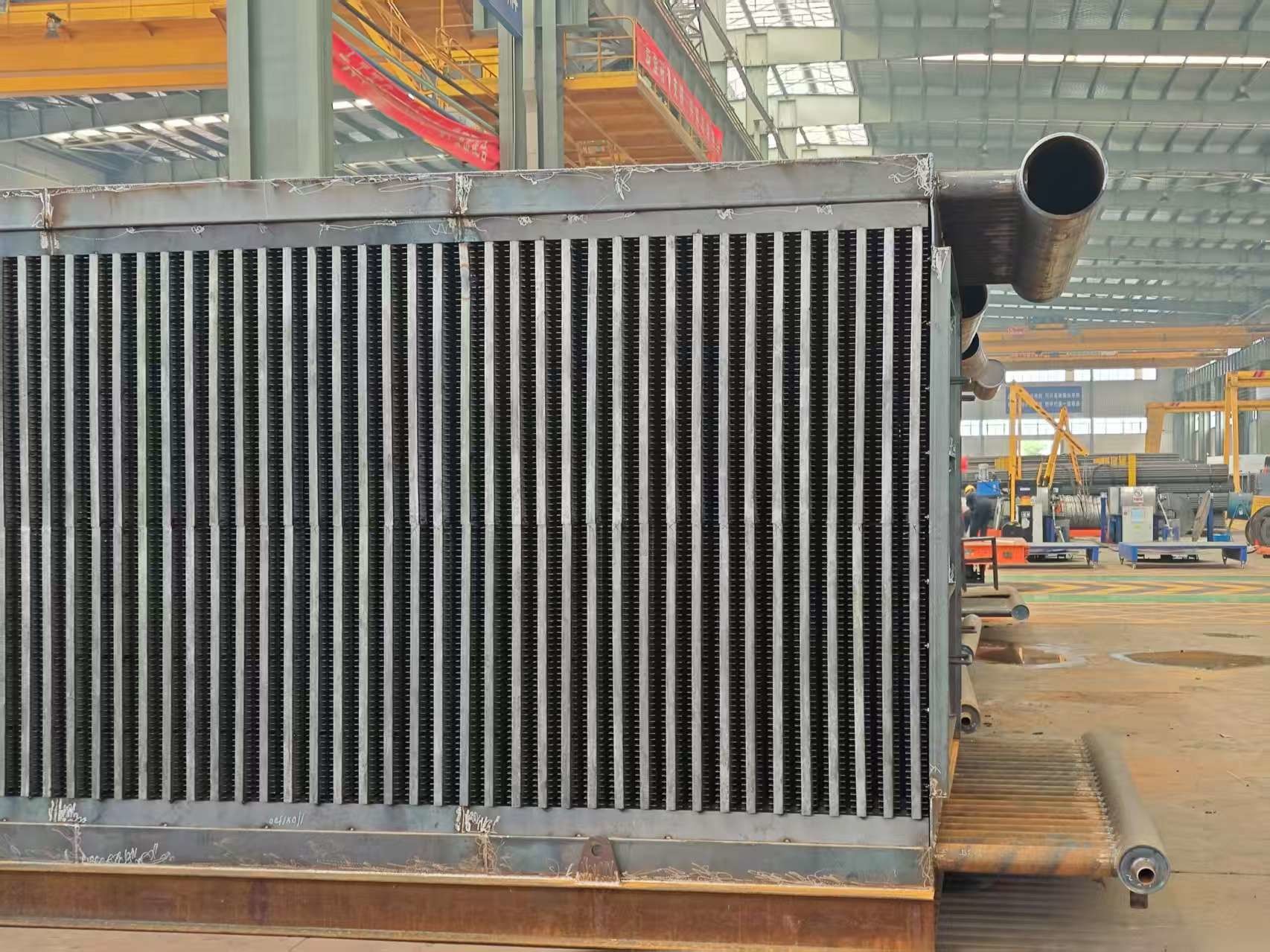

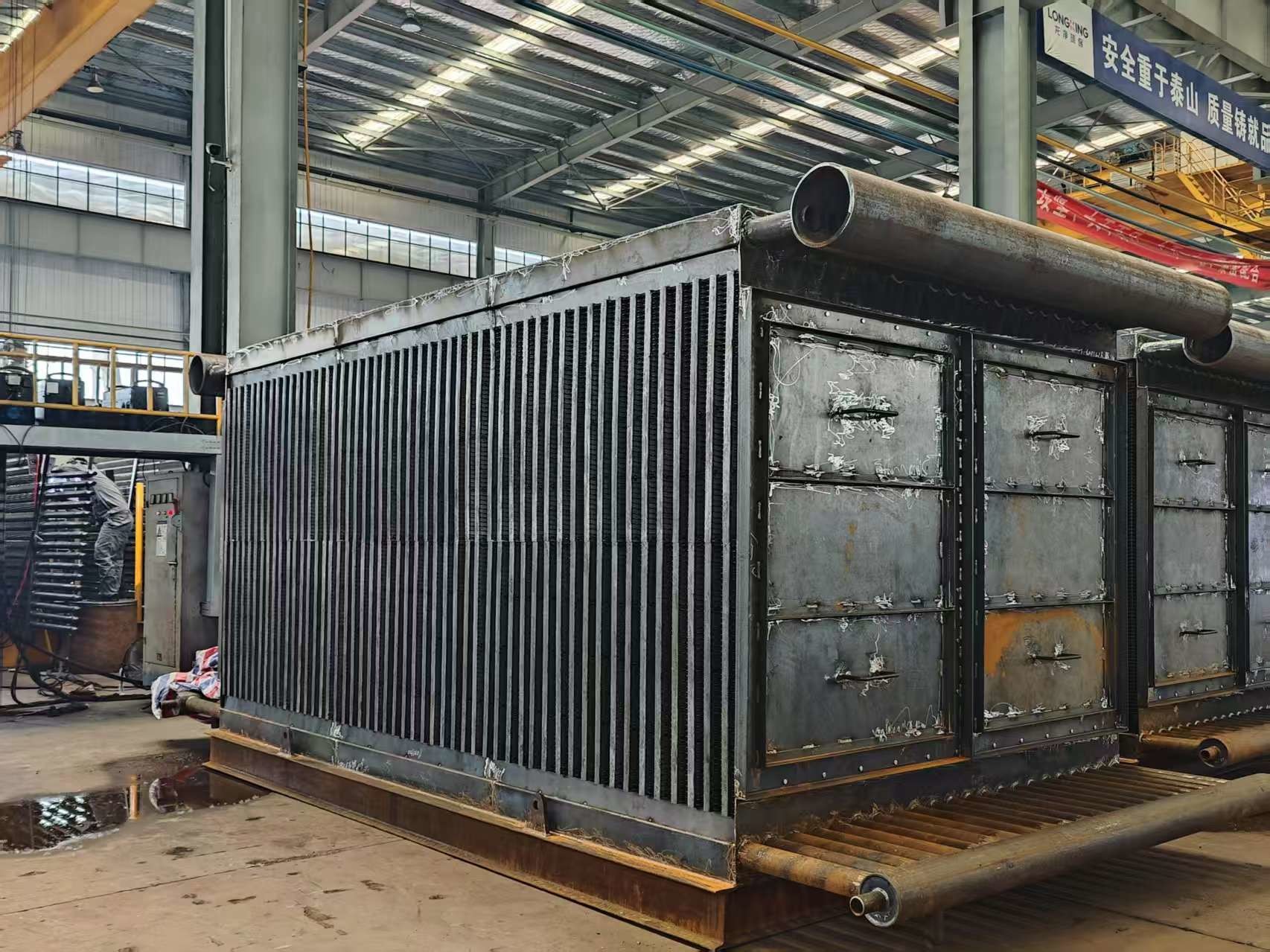

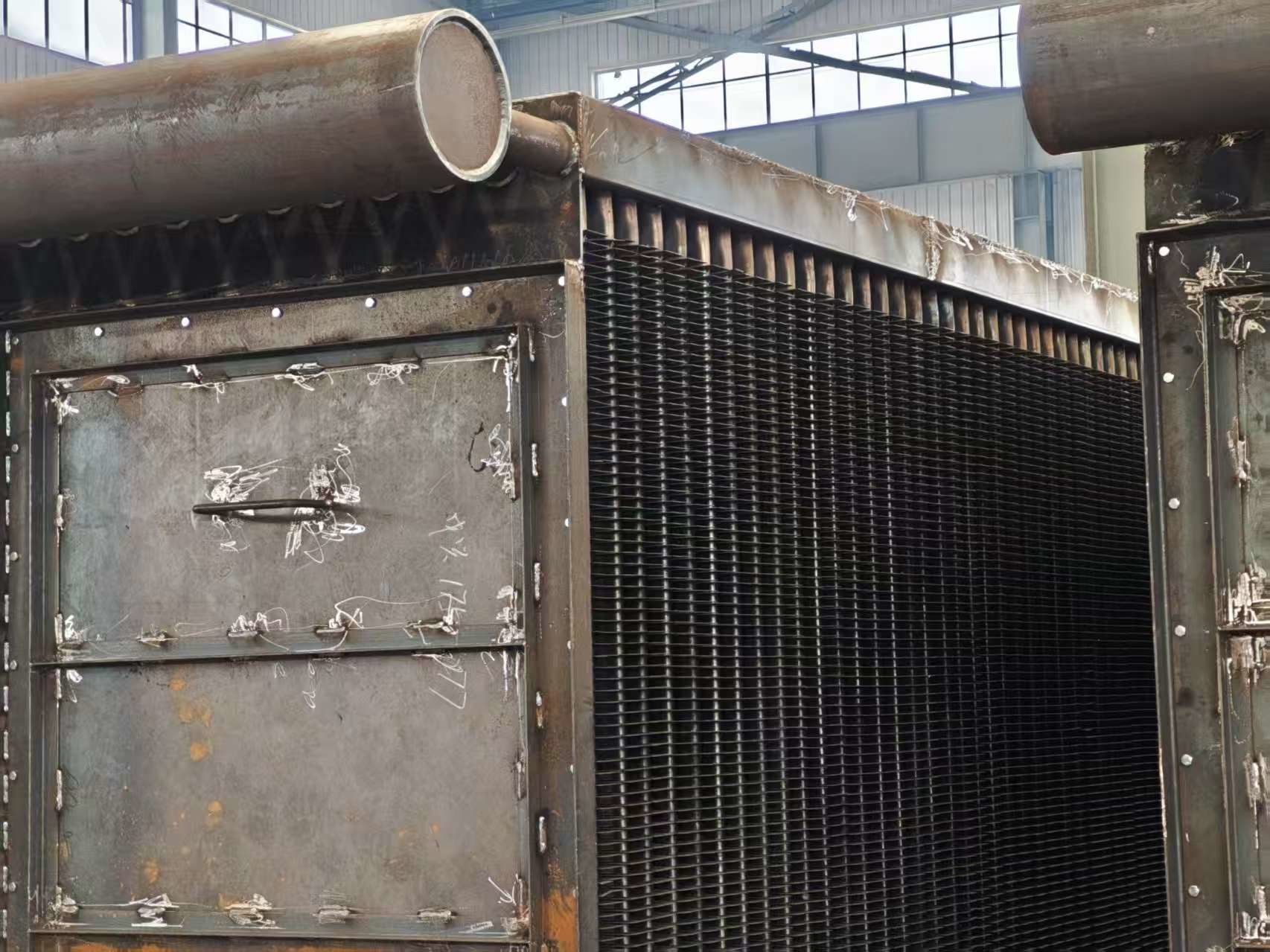

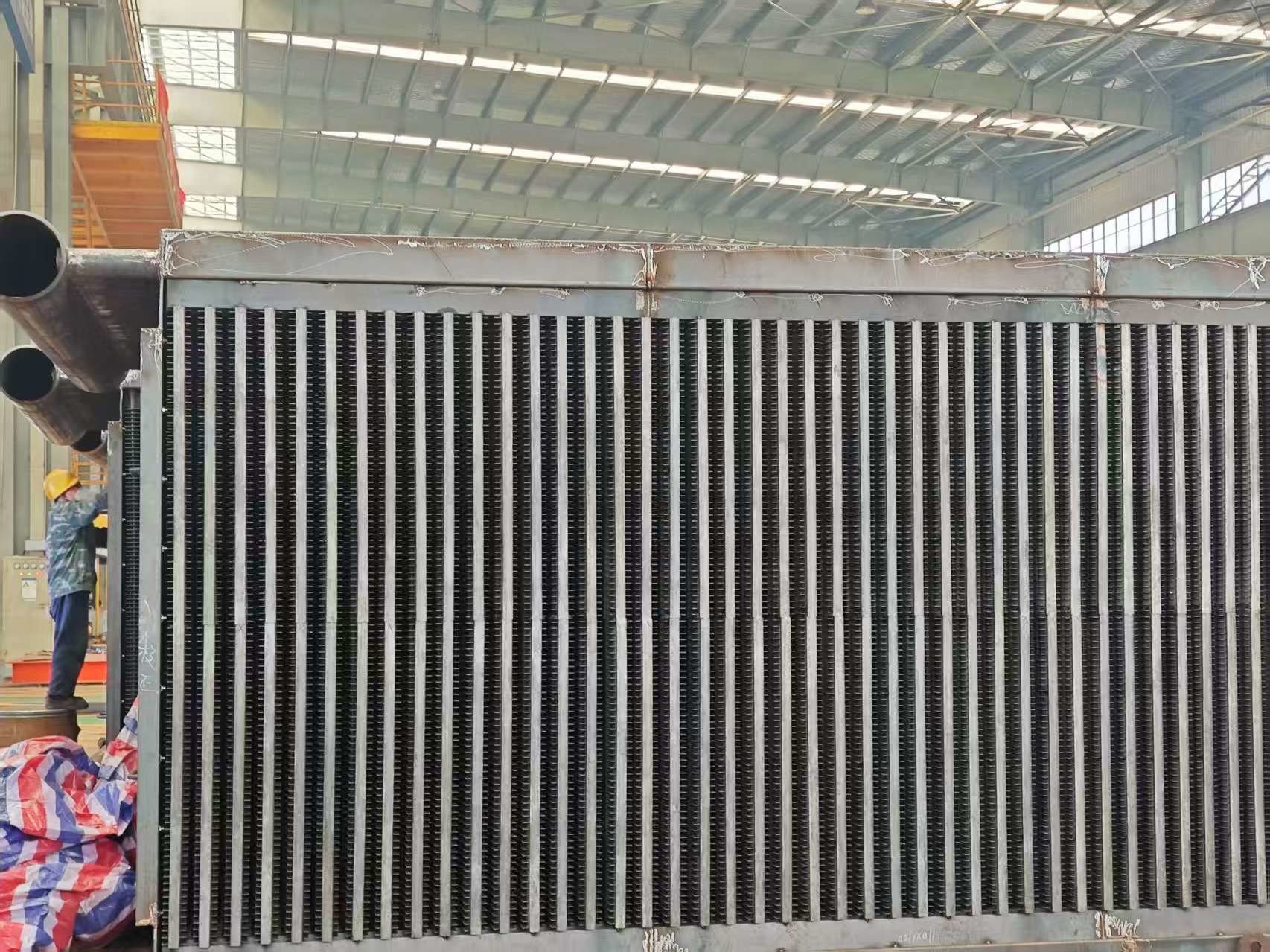

고온 연소 가스를 위한 내구성 있는 보일러 경제화 튜브
저축기의 핵심 기능은 무엇일까요?
연소 가스에서 소모 열을 재구성하여 공급수를 미리 가열하여 효율성을 5-10% 향상시킵니다.
제품 설명
보일러 경제기 는 잎 - 튜브 기반의 열 교환 장치 로서 액체 (많은 경우 물) 를 가열 하는 데 사용 된다.열기 과정은 일반적으로 액체가 끓는 지점에 도달하기 전에 멈추게됩니다.우리 의 제조 능력 은 세 가지 다른 보일러 경제기 종류 를 포함 합니다. 맨 튜브 경제기, H-핀 튜브 경제기, 그리고 나선 핀 튜브 경제기 입니다.H - 핀 튜브 경제, 매우 효율적인 열 교환 장치, H-핀 튜브로 구성됩니다.
사양
| 설명 | 보일러 경제기 |
| 소재 | 합금강, 탄소강, SA210C,SA213T22 등 |
| 재료 표준 | ASTM, EN 또는 ISO 등 |
| 차원 | 사용자 정의 |
| 무게 |
미니: 10톤 최대: 1000 톤 |
| 녹화 과정: | EF+LF + VD |
| 공정 | 재료→인고트 → 뜨겁게/냉게 롤링→ 열처리 (정상화 + 완화) → 검사 →무료 가공→UT →제2 열처리 →완료 가공 →검사 |
| UT 표준 | ASTM A388 또는 EN10228 등 |
기술 사양
재료 구조
나선 날개 튜브, 입구와 출구 헤더, 굽기, 프레임 및 기타 보조 장치로 구성됩니다.
구조 조율
선/단계 배열
기능
(1) 시스템 통합 및 열 시너지
이코노마이저는 증기 생산 시스템 내의 중요한 보조 부품으로 작동하며 보일러와 함께 작동합니다. 배기가스 밸브를 통해 엔진 실린더를 빠져나오면고온 배기가스는 먼저 보일러로 전달됩니다.여기서 그들은 열 에너지를 물로 전달하여 에너지 변환의 기본 단계인 원동력 생산을 시작합니다.
(2) 잔류 열 회수
보일러를 통과 한 후 배기가스는 이코노마이저로 흐릅니다. 고급 열 교환 메커니즘을 활용하여 이 가스로부터 잔류 열 에너지를 포착합니다.보일러에 들어가기 전에 공급수를 가열하는 것이 두 단계 열 사용은 증기 생산 효율을 향상시킬뿐만 아니라 보일러의 원자력 수요를 줄여 연료 소비를 최적화합니다.
(3) 효율성 향상 역학
이코노마이저는 폐기물 열 회수 시스템으로 작동합니다. 그렇지 않으면 환경에 손실되는 열 에너지를 재사용합니다.보일러 공급수를 미리 가열함으로써 대부분의 응용 분야에서 주요 기능인 경제 가수는 두 가지 주요 목표를 달성합니다.:
종류
유틸리티 보일러 에코노마이저
| 1 | HDB는 공용 보일러에 대한 경제기를 생산하며, 여기에는 보일러의 고압 증기에서 전기를 생산하기 위해 석탄, 나무, 석유 또는 기타 고체 연료로 연료가 되는 보일러가 포함됩니다. |
| 2 | 이 경제기는 일반적으로 보일러의 뒷면에 위치하고 튜브가 수평으로 흐르는 방향으로 방향을 잡습니다.보일러 공급 물은 가스 흐름의 반대 방향으로 경제자 회로를 통해 실행 (반류라고합니다). |
| 3 | 맨 튜브는 일반적으로 재의 오염을 최소화하기 위해 사용되지만 일부 보일러 OEM는 나선형 또는 긴 날개로 나선형 튜브로 경제자를 설계합니다. |
| 4 | HDB는 벌거벗은 나선 날개 또는 긴 날개 튜브를 가진 경제자 요소를 생산 할 수 있습니다. 그리고 선호하는 경우 다른 튜브 유형 중 하나로 장치를 재설계하십시오.HDB는 또한 모든 유틸리티 보일러 경제화 장치에 대한 대체 헤더를 제조 할 수 있습니다.. |
패키지 보일러 경제화기
| 1 | HDB는 독특한 제조 능력을 가지고 있습니다. Optimus의 엔지니어들은 황산 플랜트 경제기 및 초열기를 설계할 때 최대한 활용합니다. |
| 2 | 이것은 종종 Optimus 단위를 더 높은 열 전달 효율을 위해 구성 할 수있게하여 표면 면적 요구 사항을 줄이고 결과적으로 저렴한 제품을 제공합니다. |
| 3 | HDB는 현장에서의 능력을 활용하여 튜브를 굽히고 굽히고, 헤더를 가공하고 제조하고, 튜브 시트를 뚫고,그리고 모든 압력 부분 및 케이스 용접을 수행. |
| 4 | 이것은 HDB가 생산 순서와 일정에 대한 더 많은 통제력을 부여하여 적시에 배달 성능을 달성하는 데 도움이되었습니다. |
제조 및 수용 기준
| · | JB/T6512 "고주파 저항 용접 나선지느러미 튜브 제조 기술 조건" |
| · | HG/T3181 "고주파 저항 용접 회전 핀 튜브" |
| · | JB/T6511 '고리 날개 튜브 시험 기술 조건' |
| · | JB1611 "보일러 튜브 메인 박스 조립 조건" |
| · | JB/T1612 "보일러 압력 제조 조건". |
| · | JB16I3 "보일러 압력 부품 용접 조건". |
* 참고:HD BOILER는 고객의 요구에 따라 특별한 유형의 경제자를 주문할 수 있습니다.
HRSG 에코나이저
| 1 | 오늘날의 HRSG 모듈의 경제기는 수직으로 매달리는 튜브로 구성되어 있습니다.HDB는 거의 모든 HRSG OEM 회사들을 위해 경제화 코일을 제조했으며 각각의 고유한 특징을 이해합니다.. |
| 2 | 많은 경우에, 유틸리티는 헤더 및 튜브 구부러기 내부의 흐름 가속성 부식 (FAC) 에 저항하는 데 도움이되는 합금 재료로 평탄 탄소 강철에서 경제자를 업그레이드하기를 원합니다. |
| 3 | HDB는 모든 재료들을 준비하고 압력 부분과 부착 용접을 수행하기 때문에그리고 코일 뭉치를 조립하고. |
내부 열 교환기
1또한 증발기를 떠나 가스 압축기로 향하는 가스를 과열함으로써 하냉제가 발생할 수 있습니다.
2이 시스템은 액체 선에서 열을 끌어내지만 가스 압축기의 흡수를 가열합니다.
3이것은 가스가 압축기에 도달하고 액체가 밸브에 도달하도록 보장하는 매우 일반적인 솔루션입니다.
4그것은 또한 액체의 온도를 변경하는 데 사용되는 열 교환기의 부분을 최소화하기 때문에 최대 열 교환기 사용을 허용합니다.그리고 냉각 물질이 변하는 부피를 최대화합니다..
