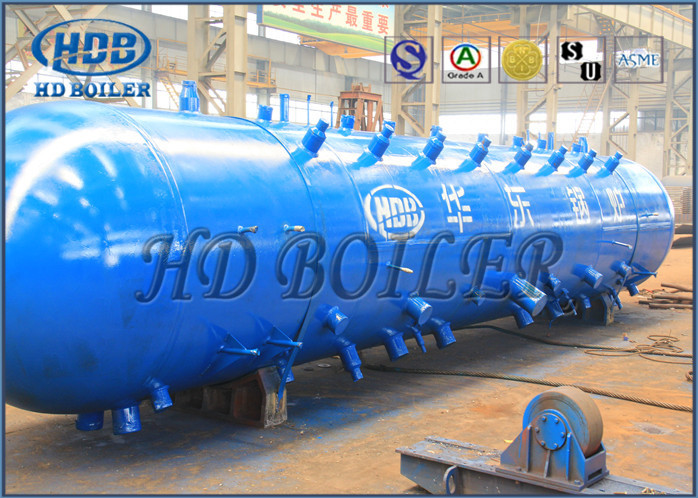

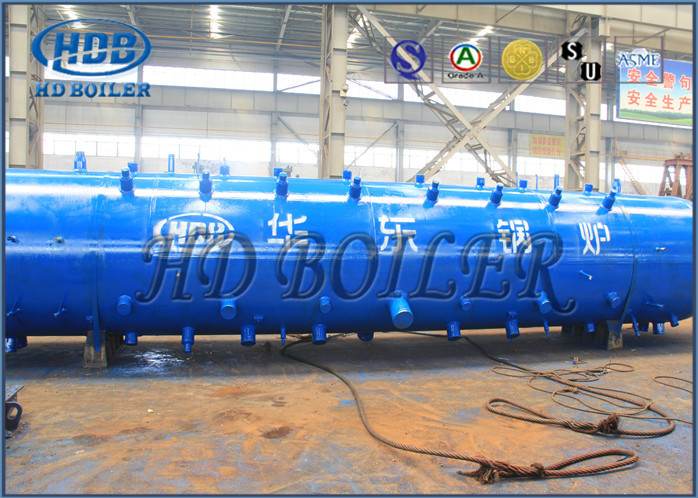

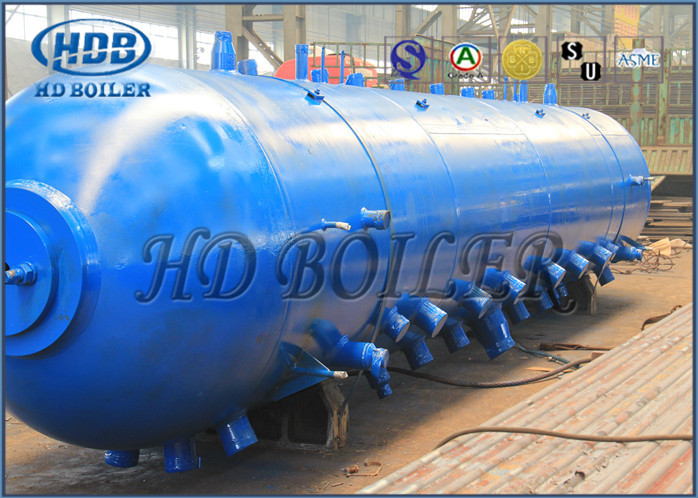

과열 된 포화 증기 상부 드럼 보일러 ASME 2017 에디션

ASME 표준 100mm 두께는 과열 및 포화 증기 보일러 드럼을 생산

제품 설명

증기 드럼 (Steam drum) 은 물관 보일러의 표준 기능이다. 그것은 물관의 상단에 있는 물/증기의 저장소이다.드럼은 물 튜브에 생성 된 증기를 저장하고 증기/물 혼합물의 단계 분리 장치로 작용합니다.뜨거운 물과 차가운 물의 밀도의 차이는 "열"한 물과 포화 된 증기의 증기 배구에 축적되는 데 도움이됩니다.

주의

보일러 증기 배구 물 수준은 측정 및 제어 두 가지 가장 중요한 발전소 매개 변수 중 하나입니다.보일러 의 안전 작동 을 위해 보일러 내 의 적절 한 물 수준 을 조절 하는 것 은 매우 중요 하다. 수준이 너무 낮으면 보일러 튜브가 과열로 손상됩니다. 수준이 너무 높으면 증기 분리기가 제대로 작동하지 않을 것이고 온도 조절이 어려울 것입니다.그리고 슈퍼 히터 튜브와 터빈은 습기 또는 물 처리 화학적 이동에 의해 손상 될 수 있습니다.

물 순환

자연적 순환

이 순환에서, 상부 배구에서 아래로 흐르는 물은 보일러에 위치하고 있으며 비교적 차가워 진흙 배구로 흐릅니다. 진흙 배구에서증기 튜브를 통과 한 후 증기 드럼으로 물의 흐름.

강제 유통

이 강제순환에서 액체는 증발기를 통해 펌프됩니다. 이것은 보일러가 매우 높은 압력으로 작동 할 수 있습니다.

작업

분리 된 증기는 드럼의 상단 부분에서 뽑아내고 처리에 분배됩니다.포화 증기의 추가 가열은 증기 터빈을 구동하는 데 일반적으로 사용되는 과열 증기를 만들 것입니다.포화 된 증기는 드럼의 꼭대기에서 끌어당기고 슈퍼 히터를 통해 오븐으로 다시 들어갑니다.

증기와 물 혼합물은 리저 튜브를 통해 증기 배구에 들어갑니다. 덤블 내부는 덤스터로 구성되어 있으며, 물방울을 증기로부터 분리하여 건조 증기를 생성합니다.증기 드럼의 바닥에 포화 된 물은 다운 코너 파이프를 통해 아래로 흐른다일반적으로 가열되지 않은, 헤더와 물 드럼. 그 액세서리는 안전 밸브, 물 수준 표시기 및 레벨 컨트롤러를 포함합니다.보일러의 공급 물 또한 배 배의 내부로 확장 공급 파이프를 통해 증기 배에 공급됩니다, 증기 드럼의 길이를 따라

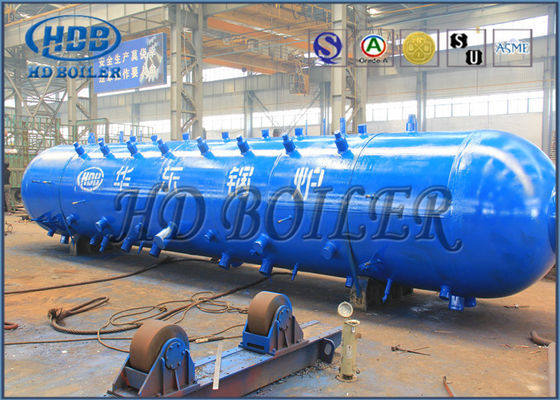

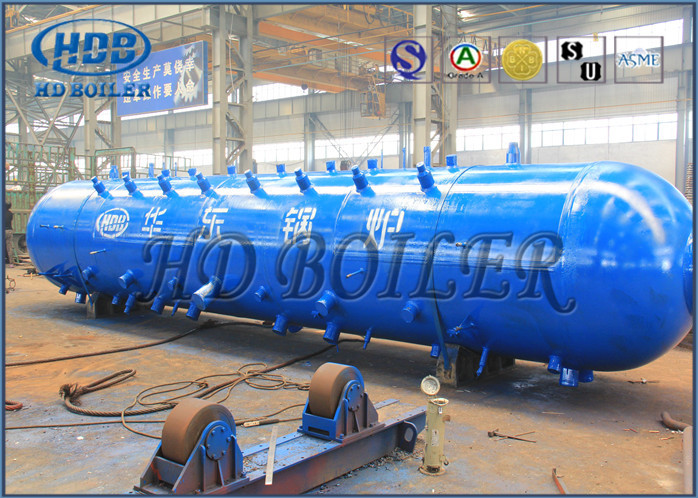

제작 작업실

회사 정보

1985년에 설립된 HD 보일러 (HD Boiler) 는 장기강 후아동 보일러 (Zhangjiagang Hua Dong Boiler Co., Ltd.) (Hd Boiler로 거래) 로, 공용 보일러,산업 보일러,HRSG 보일러 및 모든 종류의 보일러 부품, 물벽 패널, 경제기, 공기 전열기, 슈퍼 히터, 헤더, 나선 핀 튜브, H-핀 튜브, 열 파이프 등. HD 보일러는 동 라이 산업 공원에 위치하고 있습니다.장재강시 동쪽 교외이 공장은 상하이 항구까지 150km의 고속도로 또는 수저우 또는 우시까지 60km의 국도에서 위치하고 있으며 모든 방향으로 편리하고 빠르게 이동할 수 있습니다.
