맞춤형 부식 저항 스파이럴 튜브 ASME 인증
Product Details
| 연료: | 석탄 / 가스 / 연유, 물 열 | 종류: | 중요하고 이차적입니다 |
|---|---|---|---|
| 사양: | ASME 점검 | 생산 기술: | 고온 굽힘, 구축 |
| 그림: | 맞춤형 | 키워드: | 보일러 절약 장치 |
| 재료: | 탄소강 / 스테인레스 강 | 사용: | 발전소 / CFB 보일러 |
| 강조하다 |
맞춤형 나선 파이프,부식 저항 스파이럴 튜브,ASME 나선 파이프 |
||
Product Description
맞춤형 부식 저항 스파이럴 튜브 - ASME 인증
낮은 온도에서의 부식 방지 방법
공급 물 온도를 유지하십시오. + 코튼 스틸 / 코팅
소개
보일러 경제기는 유체, 때로는 물, 액체의 끓는 목적을 초과하지 않는 데까지 열을 가리는 날개 튜브를 가진 열 교환 장치입니다.우리는 보일러 경제자 세 가지 유형을 제조 할 수 있습니다, 맨 파이프 경제자, H 핀 파이프 경제자 및 나선 핀 파이프 경제자. H 핀 파이프 경제자는 H 핀 파이프로 구성된 고효율의 열 교환기 경제자입니다.
맨 튜브 경제제와 비교하면, H-핀 튜브 경제제는 열 교환 영역을 확대하고 튜브 수를 줄일 수 있습니다.그것은 또한 연소 가스 흐름 속도를 줄이기 위해 연소 가스 흐름 영역을 증가시킬 수 있습니다.
H-핀트 튜브는 긴 튜브 행에 맞게 높은 딱딱성을 가진 이중 H 핀트 튜브로 만들어질 수 있습니다.
나선 날개 에코노마이저는 새로운 설계의 열 전달 장비입니다. 심각한 경직과 짧은 서비스 시간을 극복하기 위해 나선 날개 튜브로 구성됩니다.
사양
| 설명 | 보일러 경제기 |
| 소재 | 합금강, 탄소강, SA210C,SA213T22 등 |
| 재료 표준 | ASTM, EN 또는 ISO 등 |
| 차원 | 사용자 정의 |
| 무게 |
미니: 10톤 최대: 1000 톤 |
| 녹화 과정: | EF+LF + VD |
| 공정 | 재료→인고트 → 뜨겁게/냉게 롤링→ 열처리 (정상화 + 완화) → 검사 →무료 가공→UT →제2 열처리 →완료 가공 →검사 |
| UT 표준 | ASTM A388 또는 EN10228 등 |
기술 사양
재료 구조

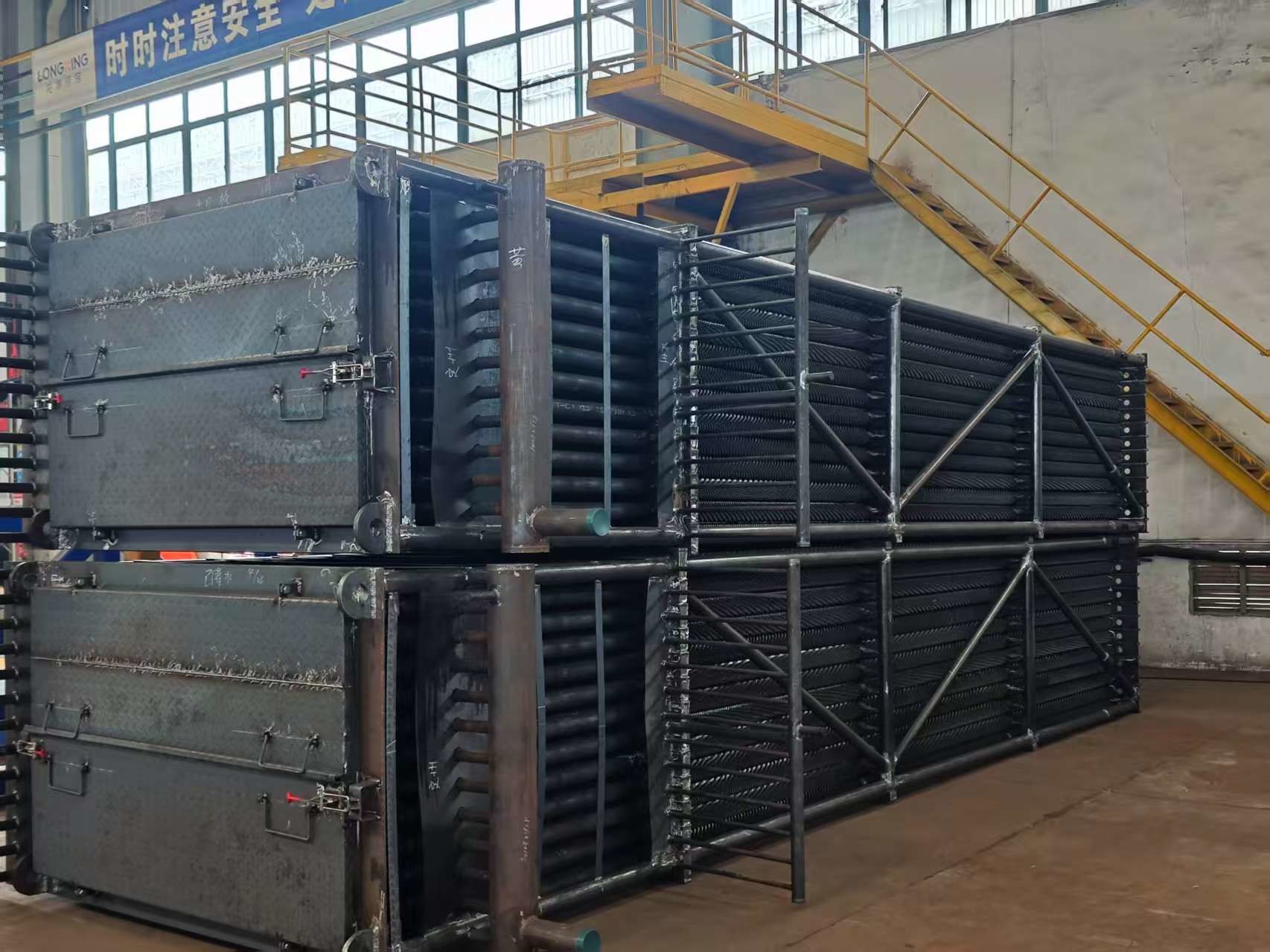

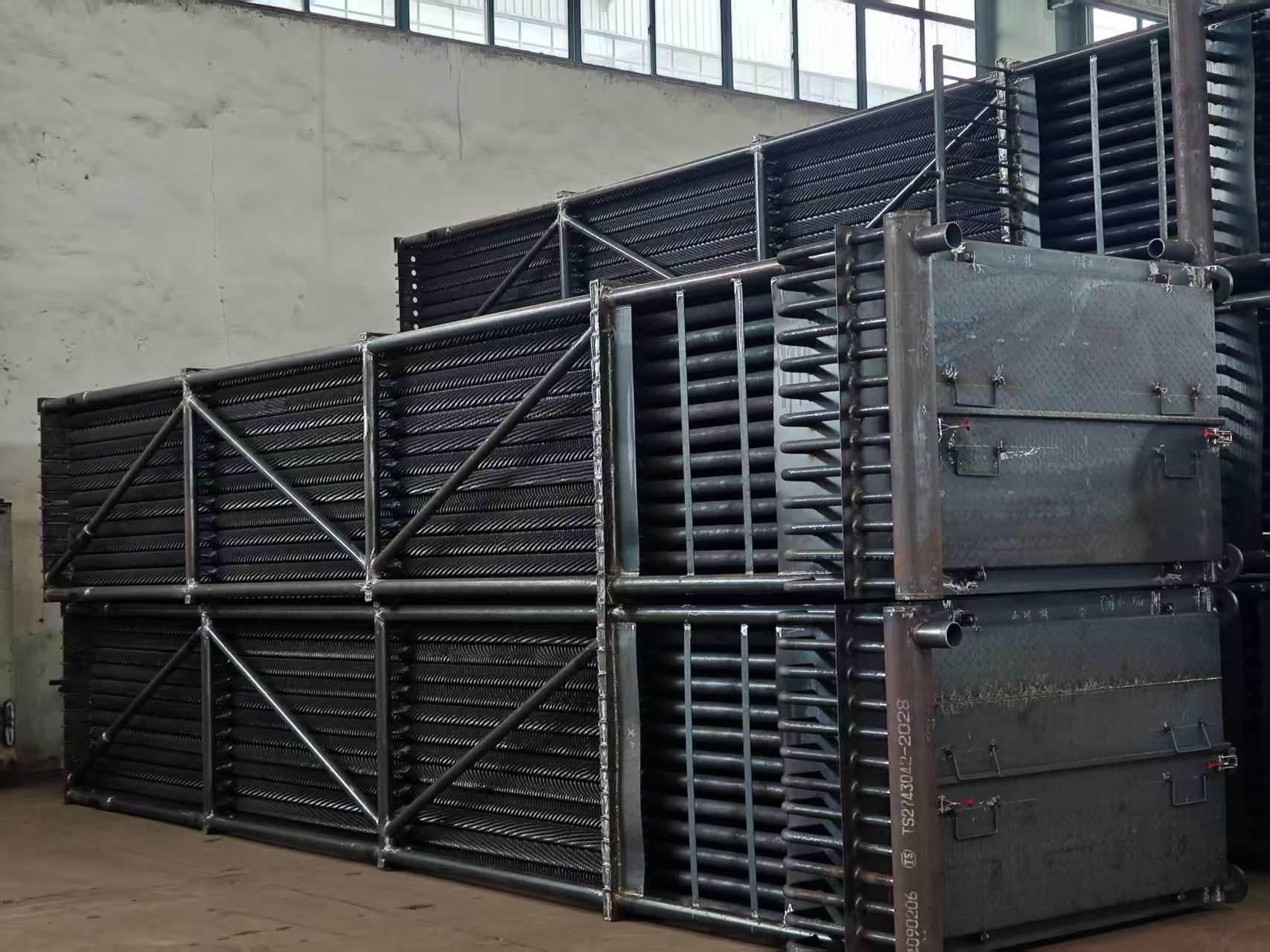

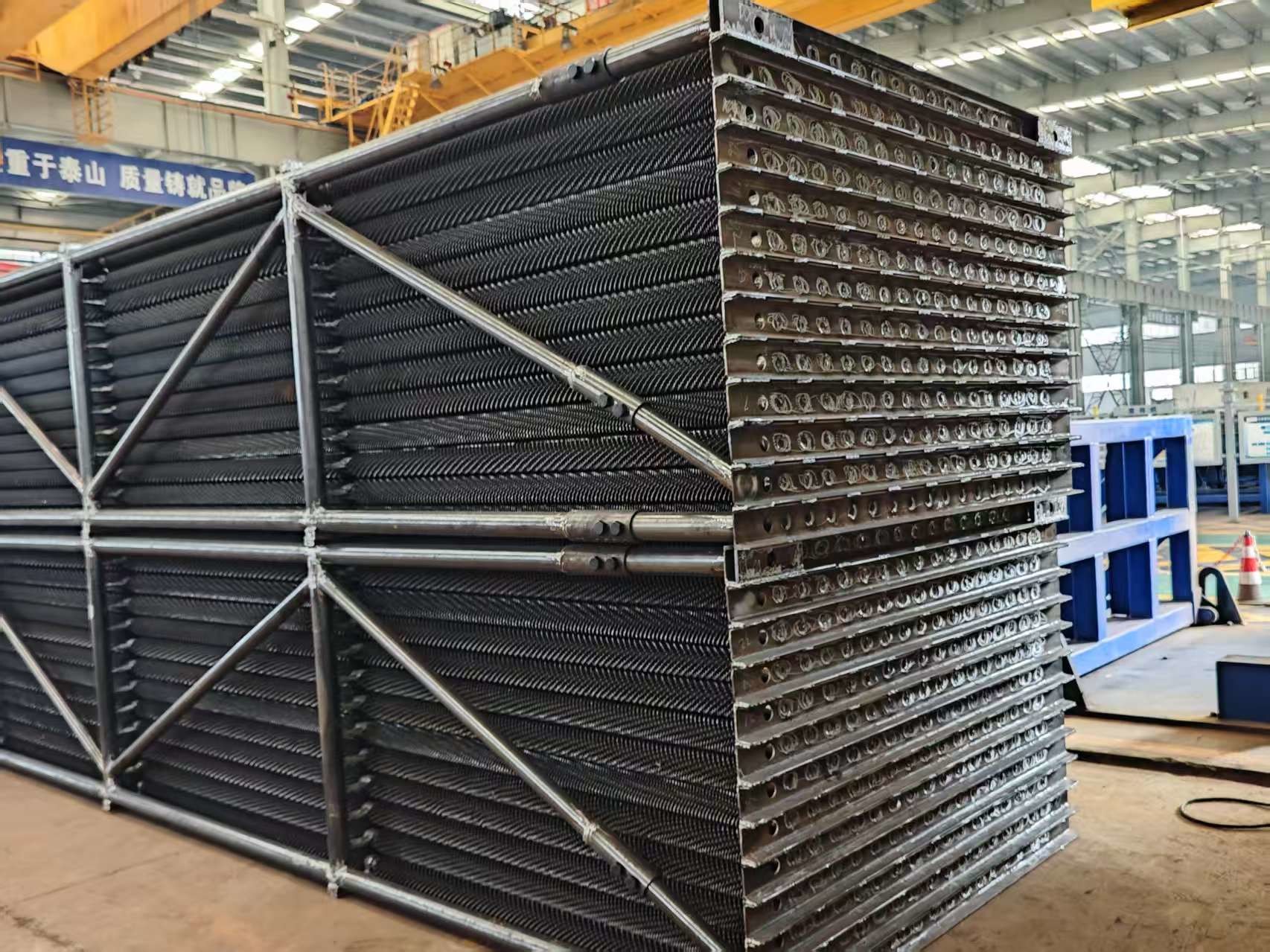

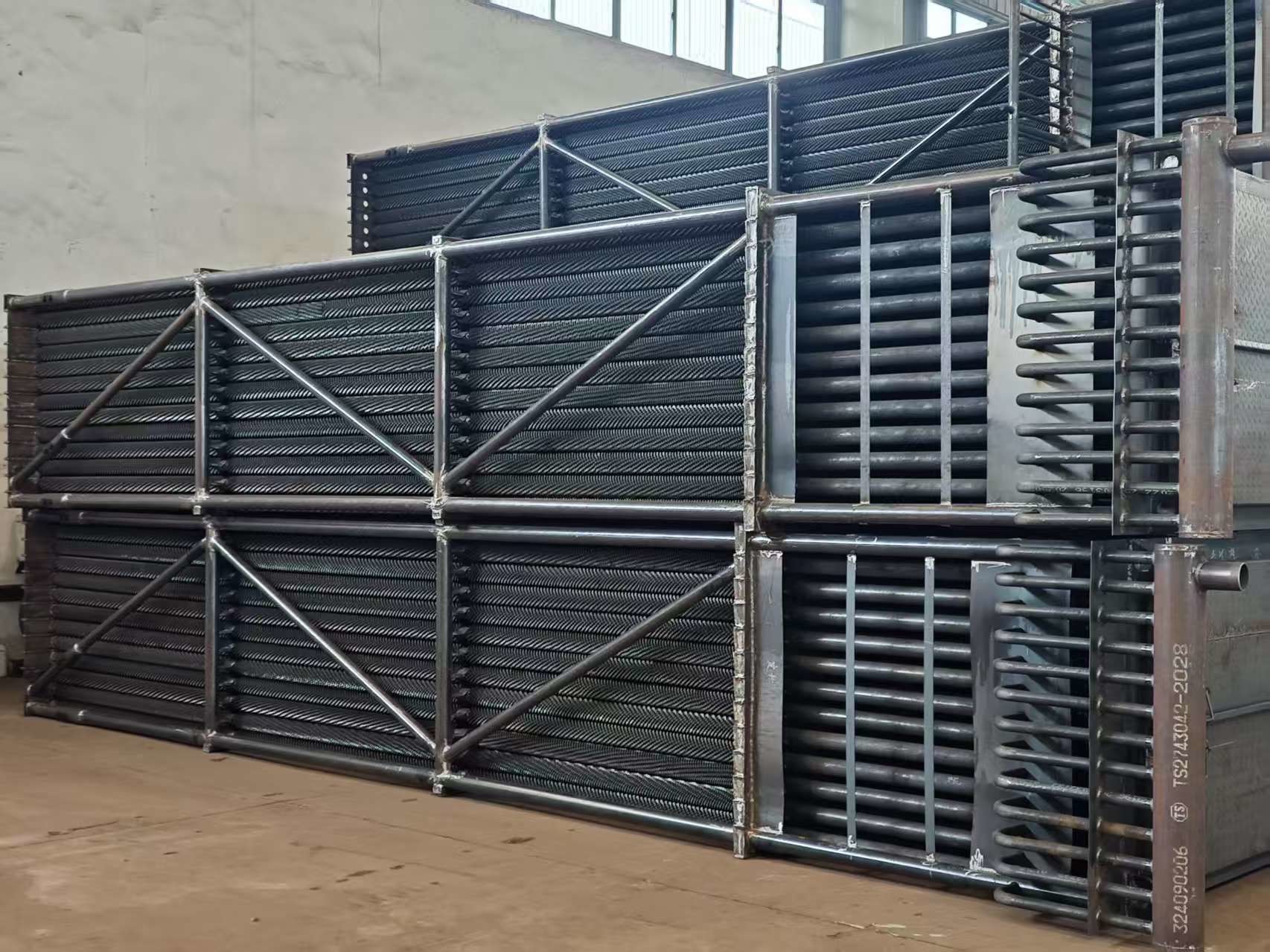

나선 날개 튜브, 입구와 출구 헤더, 굽기, 프레임 및 기타 보조 장치로 구성됩니다.
구조 조율
선/단계 배열
기능
- 에코노마이저 (economizer) 는 보일러 시스템 내의 증기 생성 부품으로 엔진 실린더에서 배출되는 배기가스를 처리합니다. 이 가스들은 먼저 보일러로 들어가고,초기 증기 생산을 위해 열을 물로 전달하는 과정.
- 보일러 를 통과 한 후, 나머지 열 을 운반 하는 배기 가스는 에코노마이저 로 흘러 들어갑니다. 이 에코노마이저 는 이 낭비 된 열 을 포착 하여 보일러 에 공급 되는 물 을 미리 가열 합니다.이 두 단계 로 열 을 회수 하는 방식 은 증기 출력 을 증가 시킨다, 보일러의 원자력 수요를 낮추고 연료 사용량을 줄임으로써 시스템 효율성을 향상시킵니다.
- 근본적 으로 이코노마이저 는 폐기물 - 열 회수 시스템 으로 작용 한다. 이 는 열 을 (대기에 손실 된 열 을) 재사용 하여 공급물 을 미리 가열 한다. (일반적 인 사용)이 전략적 열 관리: 증기 생산에 필요한 에너지 투입을 줄이고, 낭비된 열을 활용함으로써 연료 비용을 줄입니다.
종류
유틸리티 보일러 에코노마이저
| 1 | HDB는 공용 보일러에 대한 경제기를 생산하며, 여기에는 보일러의 고압 증기에서 전기를 생산하기 위해 석탄, 나무, 석유 또는 기타 고체 연료로 연료가 되는 보일러가 포함됩니다. |
| 2 | 이 경제기는 일반적으로 보일러의 뒷면에 위치하고 튜브가 수평으로 흐르는 방향으로 방향을 잡습니다.보일러 공급 물은 가스 흐름의 반대 방향으로 경제자 회로를 통해 실행 (반류라고합니다). |
| 3 | 맨 튜브는 일반적으로 재의 오염을 최소화하기 위해 사용되지만 일부 보일러 OEM는 나선형 또는 긴 날개로 나선형 튜브로 경제자를 설계합니다. |
| 4 | HDB는 벌거벗은 나선 날개 또는 긴 날개 튜브를 가진 경제자 요소를 생산 할 수 있습니다. 그리고 선호하는 경우 다른 튜브 유형 중 하나로 장치를 재설계하십시오.HDB는 또한 모든 유틸리티 보일러 경제화 장치에 대한 대체 헤더를 제조 할 수 있습니다.. |
HRSG 에코나이저
| 1 | 오늘날의 HRSG 모듈의 경제기는 수직으로 매달리는 튜브로 구성되어 있습니다.HDB는 거의 모든 HRSG OEM 회사들을 위해 경제화 코일을 제조했으며 각각의 고유한 특징을 이해합니다.. |
| 2 | 많은 경우에, 유틸리티는 헤더 및 튜브 구부러기 내부의 흐름 가속성 부식 (FAC) 에 저항하는 데 도움이되는 합금 재료로 평탄 탄소 강철에서 경제자를 업그레이드하기를 원합니다. |
| 3 | HDB는 모든 재료들을 준비하고 압력 부분과 부착 용접을 수행하기 때문에그리고 코일 뭉치를 조립하고. |
패키지 보일러 경제화기
| 1 | HDB는 독특한 제조 능력을 가지고 있습니다. Optimus의 엔지니어들은 황산 플랜트 경제기 및 초열기를 설계할 때 최대한 활용합니다. |
| 2 | 이것은 종종 Optimus 단위를 더 높은 열 전달 효율을 위해 구성 할 수있게하여 표면 면적 요구 사항을 줄이고 결과적으로 저렴한 제품을 제공합니다. |
| 3 | HDB는 현장에서의 능력을 활용하여 튜브를 굽히고 굽히고, 헤더를 가공하고 제조하고, 튜브 시트를 뚫고,그리고 모든 압력 부분 및 케이스 용접을 수행. |
| 4 | 이것은 HDB가 생산 순서와 일정에 대한 더 많은 통제력을 부여하여 적시에 배달 성능을 달성하는 데 도움이되었습니다. |
제조 및 수용 기준
| · | JB/T6512 "고주파 저항 용접 나선지느러미 튜브 제조 기술 조건" |
| · | HG/T3181 "고주파 저항 용접 회전 핀 튜브" |
| · | JB/T6511 '고리 날개 튜브 시험 기술 조건' |
| · | JB1611 "보일러 튜브 메인 박스 조립 조건" |
| · | JB/T1612 "보일러 압력 제조 조건". |
| · | JB16I3 "보일러 압력 부품 용접 조건". |
* 참고:HD BOILER는 고객의 요구에 따라 특별한 유형의 경제자를 주문할 수 있습니다.
내부 열 교환기
1가스 과열을 통한 하 냉각
2이중 경로 열 전달
3단계 분리 보장
4. 열 교환기 최적화
