ASME 인증을 받은 H 핀 튜브 CFB 보일러 효율성 30%
| 원래 장소 | 장자강 시 중국 |
|---|---|
| 브랜드 이름 | SANCO |
| 인증 | ISO9001 , ASME, TUV,EN |
| 모델 번호 | 보일러 절약 장치 |
| 최소 주문 수량 | 1SET |
| 가격 | 협상 가능 |
| 포장 세부 사항 | 철재 프레임 ASME 표준 포장 |
| 배달 시간 | 30 |
| 지불 조건 | L/C, T/T, 웨스턴 유니온 |
| 공급 능력 | 1500 톤 / 달 |
무료 샘플과 쿠폰을 받으려면 연락하세요.
왓츠앱:0086 18588475571
웨이 채팅: 0086 18588475571
스카이프: sales10@aixton.com
걱정이 있으시면 24시간 온라인 서비스를 제공합니다.
x제품 상세 정보
| 연료 | 석탄 / 가스 / 연유, 물 열 | 종류 | 중요하고 이차적입니다 |
|---|---|---|---|
| 사양 | ASME 점검 | 튜브의 치수 | 38.1*3.2 |
| 그림 | 맞춤형 | 키워드 | 보일러 절약 장치 |
| 재료 | 탄소강 / 스테인레스 강 | 사용 | 발전소 / CFB 보일러 |
| 강조하다 | ASME H-Fin 파이브,보일러 H-핀 튜브,CFB 보일러 H-핀 튜브 |
||
제품 설명

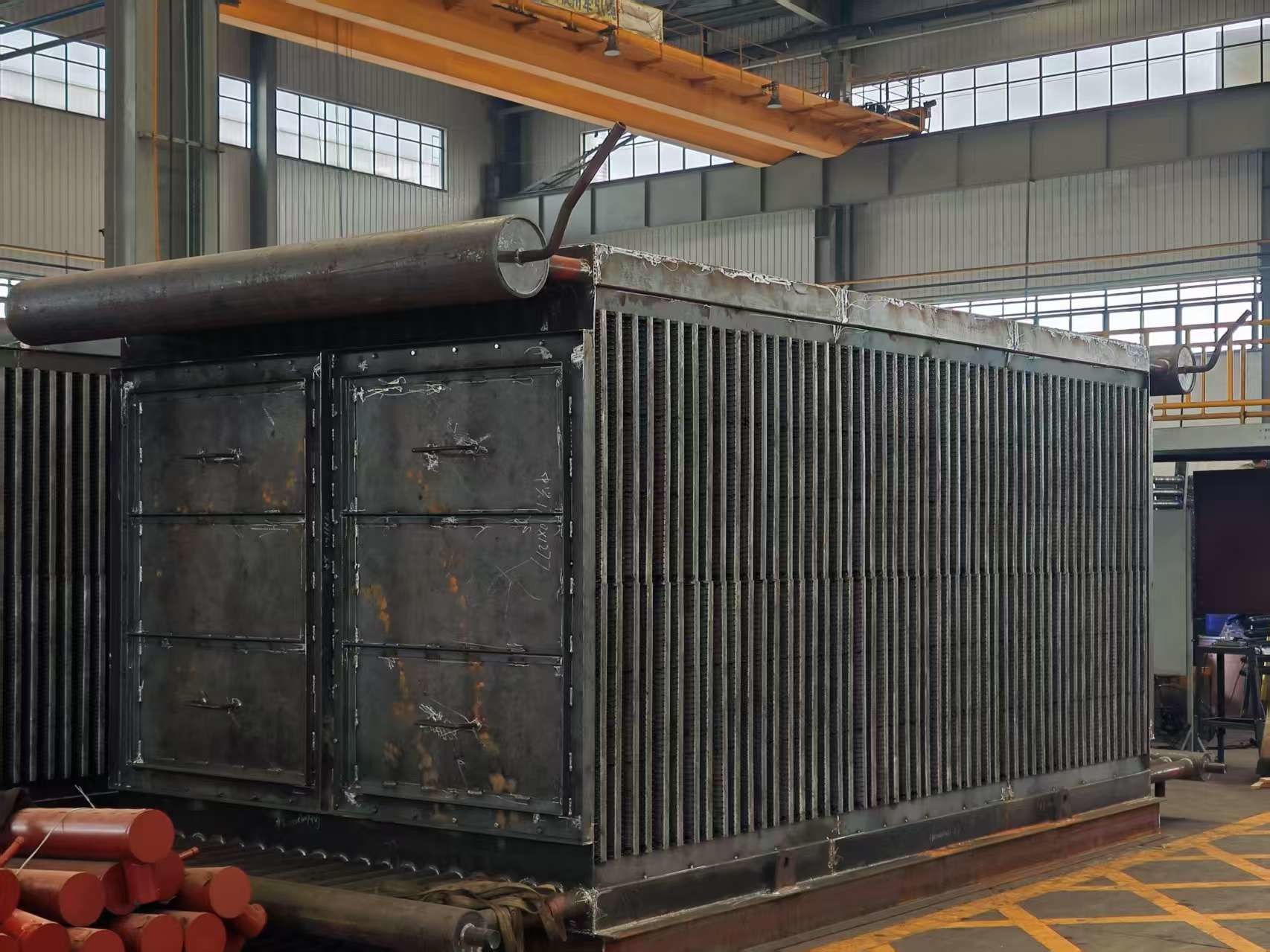

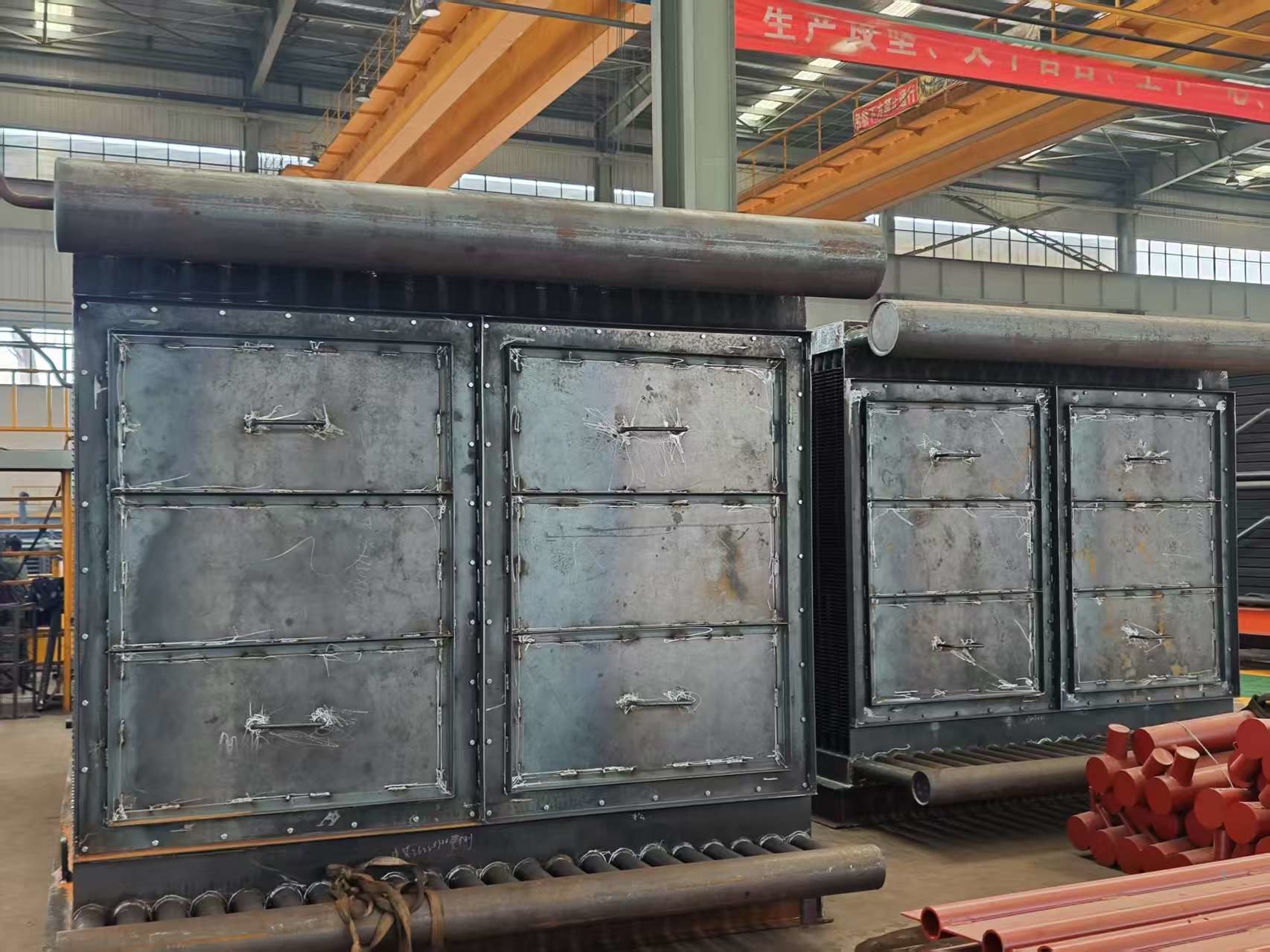

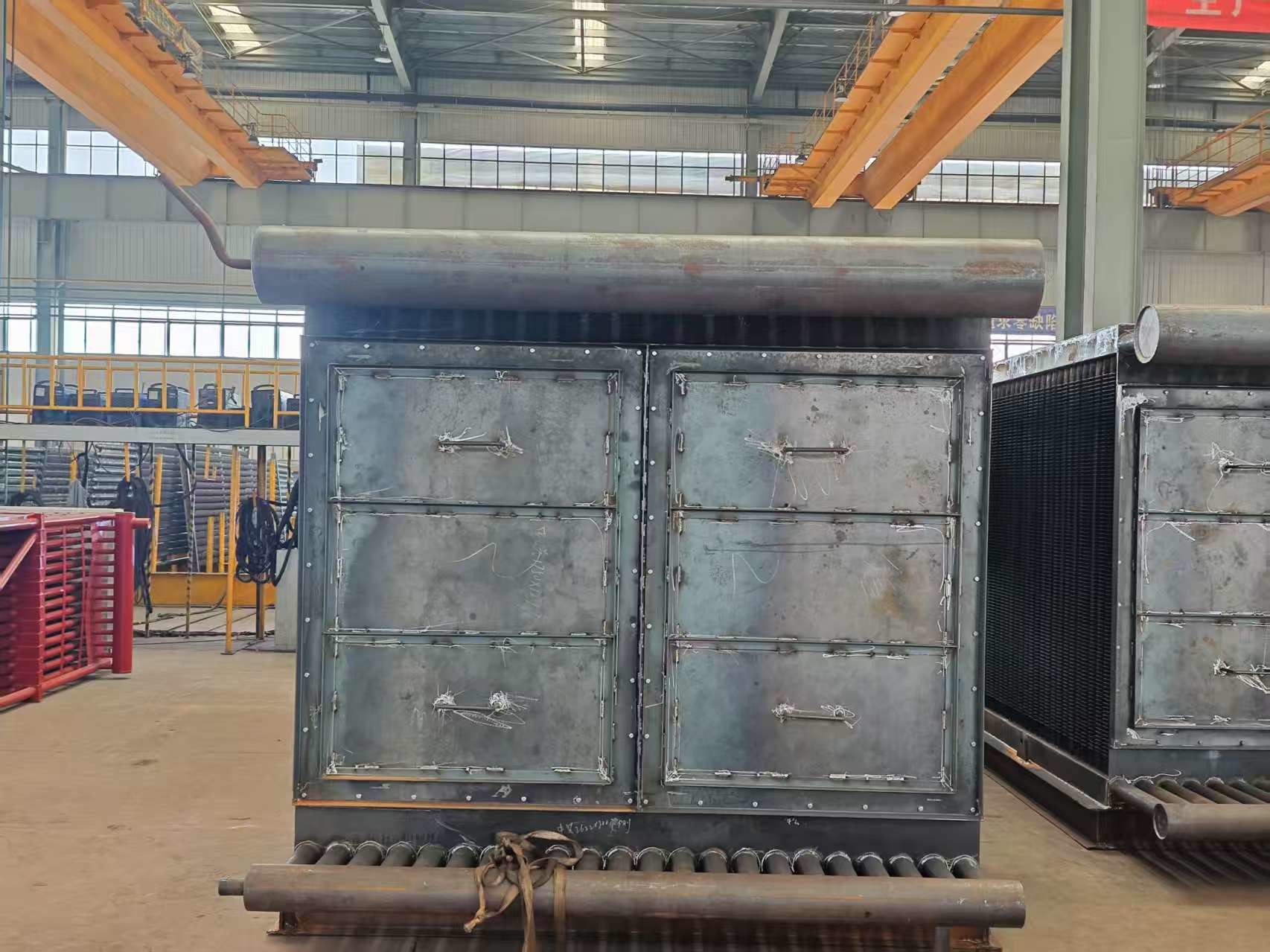

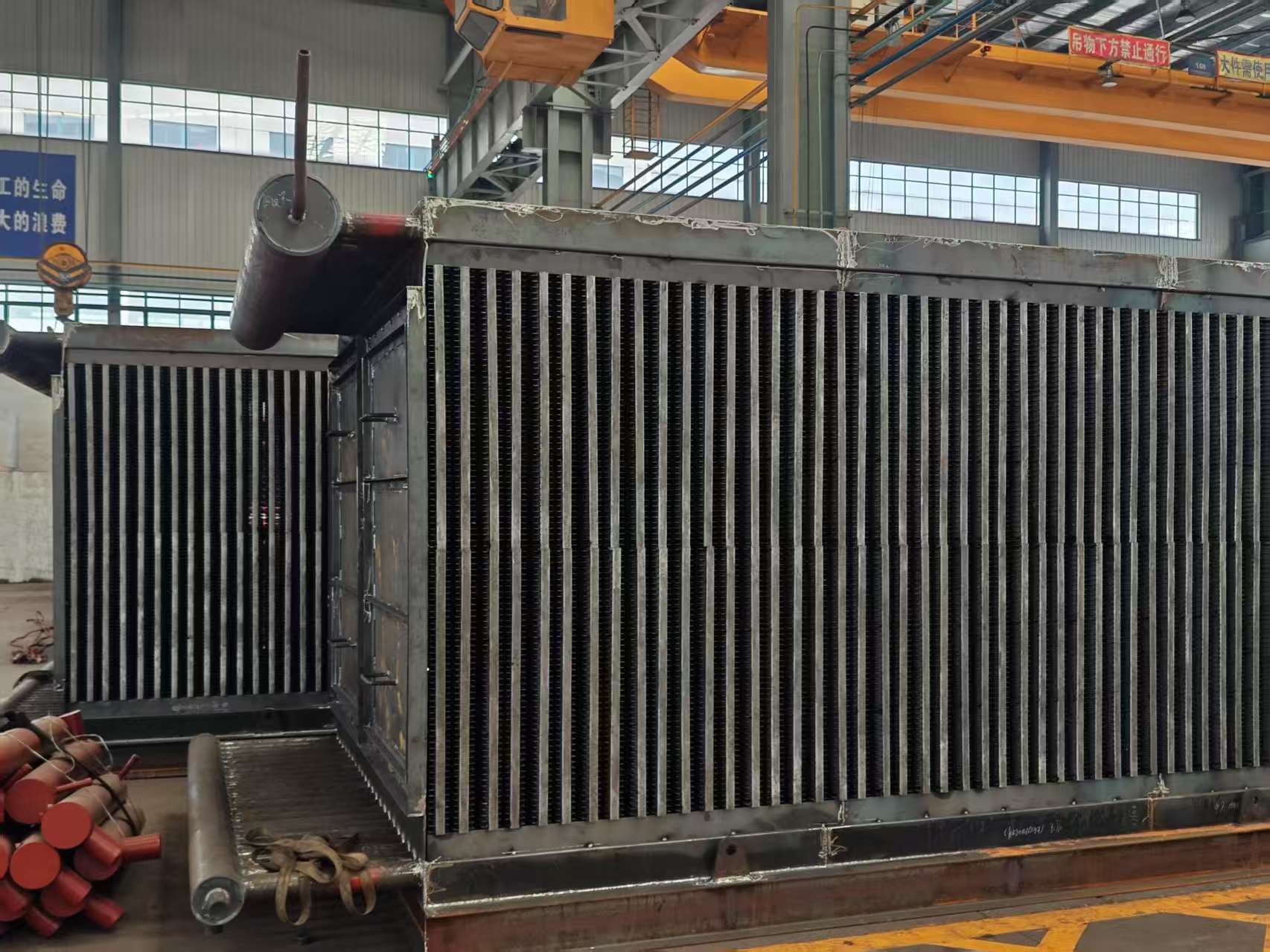

ASME 인증을 받은 H-Fin 파이프 - CFB 보일러 효율성+30%
제품 설명
보일러 에코나이저, 핀트 파이프 열 교환기, 열 액체 (일반적으로 물). 그들은 액체의 온도를 높이고, 일반적으로 끓는 지점까지 도달하지 않습니다. 우리는 세 가지 종류의 에코나이저를 생산합니다:헐 - 튜브H - 핀트 튜브, 그리고 나선형 핀트 튜브. H - 핀트 변종, 고효율 단위, H - 핀트 튜브를 사용합니다.
노크 튜브 모델과는 달리, H 핀드 에코노마이저는 열 교환 영역을 증가시키고 튜브 수를 줄여줍니다. 그들은 또한 연소 가스 흐름 공간을 확장하여 가스 속도를 느려지고 경사를 줄여줍니다.
H-피느러미 튜브는 이중 H 구조를 형성할 수 있으며, 긴 튜브 줄의 구성에 높은 딱딱성을 제공합니다.
새로운 열 전달 설계인 나선지느러미 경제기 는 나선지느러미 튜브 를 사용 합니다. 이 방법은 기존 의 종류 들 과 비교 할 때 가혹 한 경사 및 짧은 사용 기간 에 대한 문제 를 해결 합니다.
표준 경제기 디자인?
수평적인 겹쳐진 날개 튜브 (spiral/H형 날개)
사양
| 설명 | 보일러 경제기 |
| 소재 | 합금강, 탄소강, SA210C,SA213T22 등 |
| 재료 표준 | ASTM, EN 또는 ISO 등 |
| 차원 | 사용자 정의 |
| 무게 |
미니: 10톤 최대: 1000 톤 |
| 녹화 과정: | EF+LF + VD |
| 공정 | 재료→인고트 → 뜨겁게/냉게 롤링→ 열처리 (정상화 + 완화) → 검사 →무료 가공→UT →제2 열처리 →완료 가공 →검사 |
| UT 표준 | ASTM A388 또는 EN10228 등 |
기능
(1) 이코노마이저는 증기 생성 전에 물을 미리 가열하기 위해 엔진 실린더의 배기가스를 사용함으로써 보일러를 보완합니다.
(2) 보일러 후, 배기가스의 잔류 열은 경제자 물을 가열하여 증기 출력을 증가시키고 연료 사용을 줄입니다.
(3) 보일러 배기가스로부터의 폐열을 재활용함으로써, 경제화기는 공급수를 미리 가열하여 효율성을 향상시키고 비용을 절감합니다.
기술 사양
재료 구조
나선 날개 튜브, 입구와 출구 헤더, 굽기, 프레임 및 기타 보조 장치로 구성됩니다.
구조 조율
선/단계 배열
종류
패키지 보일러 경제화기
| 1 | HDB는 독특한 제조 능력을 가지고 있습니다. Optimus의 엔지니어들은 황산 플랜트 경제기 및 초열기를 설계할 때 최대한 활용합니다. |
| 2 | 이것은 종종 Optimus 단위를 더 높은 열 전달 효율을 위해 구성 할 수있게하여 표면 면적 요구 사항을 줄이고 결과적으로 저렴한 제품을 제공합니다. |
| 3 | HDB는 현장에서의 능력을 활용하여 튜브를 굽히고 굽히고, 헤더를 가공하고 제조하고, 튜브 시트를 뚫고,그리고 모든 압력 부분 및 케이스 용접을 수행. |
| 4 | 이것은 HDB가 생산 순서와 일정에 대한 더 많은 통제력을 부여하여 적시에 배달 성능을 달성하는 데 도움이되었습니다. |
유틸리티 보일러 에코노마이저
| 1 | HDB는 공용 보일러에 대한 경제기를 생산하며, 여기에는 보일러의 고압 증기에서 전기를 생산하기 위해 석탄, 나무, 석유 또는 기타 고체 연료로 연료가 되는 보일러가 포함됩니다. |
| 2 | 이 경제기는 일반적으로 보일러의 뒷면에 위치하고 튜브가 수평으로 흐르는 방향으로 방향을 잡습니다.보일러 공급 물은 가스 흐름의 반대 방향으로 경제자 회로를 통해 실행 (반류라고합니다). |
| 3 | 맨 튜브는 일반적으로 재의 오염을 최소화하기 위해 사용되지만 일부 보일러 OEM는 나선형 또는 긴 날개로 나선형 튜브로 경제자를 설계합니다. |
| 4 | HDB는 벌거벗은 나선 날개 또는 긴 날개 튜브를 가진 경제자 요소를 생산 할 수 있습니다. 그리고 선호하는 경우 다른 튜브 유형 중 하나로 장치를 재설계하십시오.HDB는 또한 모든 유틸리티 보일러 경제화 장치에 대한 대체 헤더를 제조 할 수 있습니다.. |
HRSG 에코나이저
| 1 | 오늘날의 HRSG 모듈의 경제기는 수직으로 매달리는 튜브로 구성되어 있습니다.HDB는 거의 모든 HRSG OEM 회사들을 위해 경제화 코일을 제조했으며 각각의 고유한 특징을 이해합니다.. |
| 2 | 많은 경우에, 유틸리티는 헤더 및 튜브 구부러기 내부의 흐름 가속성 부식 (FAC) 에 저항하는 데 도움이되는 합금 재료로 평탄 탄소 강철에서 경제자를 업그레이드하기를 원합니다. |
| 3 | HDB는 모든 재료들을 준비하고 압력 부분과 부착 용접을 수행하기 때문에그리고 코일 뭉치를 조립하고. |
제조 및 수용 기준
| · | JB/T6512 "고주파 저항 용접 나선지느러미 튜브 제조 기술 조건" |
| · | HG/T3181 "고주파 저항 용접 회전 핀 튜브" |
| · | JB/T6511 '고리 날개 튜브 시험 기술 조건' |
| · | JB1611 "보일러 튜브 메인 박스 조립 조건" |
| · | JB/T1612 "보일러 압력 제조 조건". |
| · | JB16I3 "보일러 압력 부품 용접 조건". |
* 참고:HD BOILER는 고객의 요구에 따라 특별한 유형의 경제자를 주문할 수 있습니다.
내부 열 교환기
(1) 하부 냉각은 압축기에 도달하기 전에 증발기에서 빠져 나가는 과열 가스에 의해 발생하여 열 전달 역학에 영향을 미칩니다.
시스템은 압축기의 흡수 가스를 가열하는 동안 액체 라인에서 열을 추출하여 주기에 열 부하를 균형 잡습니다.
(2) 일반적인 설계는 가스형 냉각 물질이 압축기에 도달 (액의 손상을 방지) 하고 액체가 측정 용 확장 밸브로 흐르는 것을 보장합니다.
(3) 설계는 온도 변화 섹션을 최소화하고 단계 변화 부피를 극대화함으로써 열 교환기를 최적화합니다 (냉각 용량에 중요합니다).
