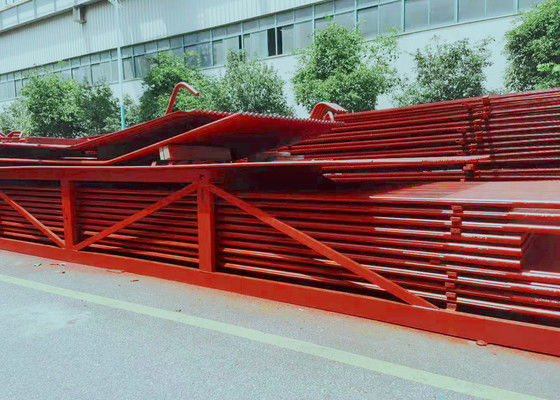

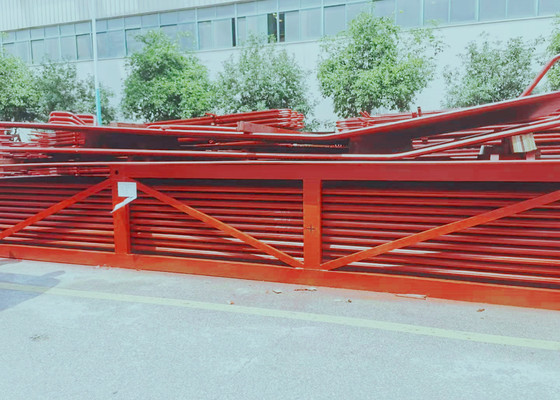

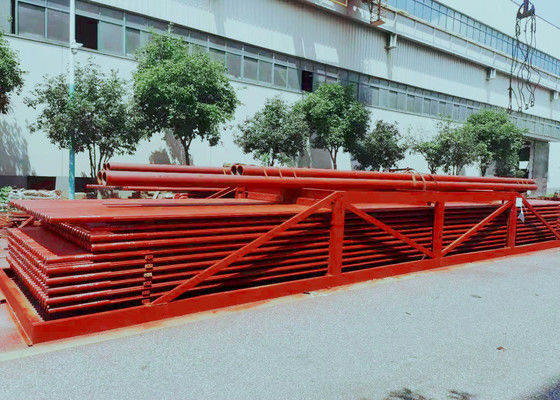

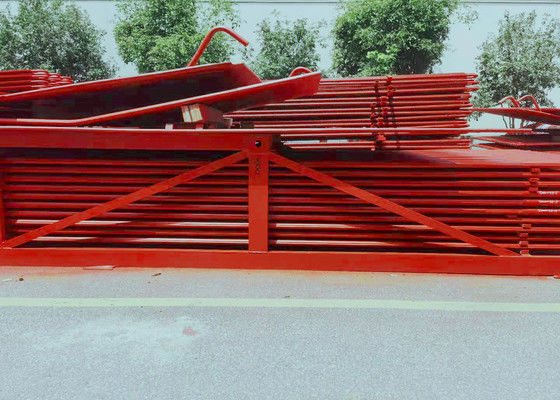

SAW Q235B와 함께 석탄 가열 산업 막 물 보일러 벽

설탕 밀과 다른 산업용 보일러에 적용하기 위해 SAW를 가진 보일러 막 물 벽

소개

막물 물 벽은 파이프와 핀으로 구성된 공기 밀착 구조입니다. 장점은 오븐에 공기 누출이 적습니다. 파이프 배치 벽을 사용할 수 있습니다.강철 구조에 덜 부하를 가하고 보일러 비용도 낮습니다.; 용이하게 사용 하 여 서스펜션 구조 및 열 확장 시스템을 개선, 대량 기계화 생산에 적합, 높은 조립 속도,낮은 열 저장 용량 및 시작 및 종료 시간을 단축단점은 제조 과정이 복잡하다는 것입니다. 막물 물 벽은 종종 큰 용량, 고 온도 및 고압 보일러에서 사용됩니다.

다른 제조 과정에 따라, 막 물 벽은 세 가지 유형으로 나눌 수 있습니다 ((그림 1 참조):1밸런스 된 핀 튜브는 줄로 용접되며 용접 작업량이 적지만 핀 튜브는 비싸다.소재 비용이 낮고 다양한 피치의 요구 사항을 쉽게 충족시킬 수 있습니다.하지만 평평한 강철은 높은 정밀도와 가공 장비가 필요합니다.3헐리우드 튜브 융합 용접, 튜브 사이의 지느러미는 용접 와이어를 채우면서 형성됩니다. 주로 튜브 사이의 작은 간격에 사용됩니다.막 물 벽의 튜브 사이의 pitch는 보일러 압력 및 오븐 열 부하와 같은 요인과 관련이 있습니다일반적으로 s/d는 1.2-1입니다.5.

물 벽 패널용 재료
20# 스틸, SA192, SA 106B, 15CrMoVG, 12Cr1MoV

표준
ASME 코드 표준, GB 표준

품질 검사
MT, RT, 수압 시험

사양

보일러의 물 벽 패널의 주요 기능은 고온 화염이나 연소에서 발생하는 열을 흡수하고 파이프에서 증기 또는 뜨거운 물을 생성하는 것입니다.따라서 방의 온도를 낮추기 위해.

• 템브란 보일러 물 벽 패널:스팟 웰드 많은 롤드 핀 튜브를 밀폐 된 결합 난방 표면으로, 오븐의 공기 밀착성을 향상시키고 공기 누출을 줄입니다.
• 톱니가 있는 물 벽 파이프:물 벽 파이프에 길이 20~25mm, 지름 6~12mm의 스핀을 용접하고, 그 다음 물 벽 패널의 열 흡수를 줄이기 위해 크롬 광석 불소연 플라스틱을 적용합니다.그리고 연소 구역의 온도를 높여그것은 연료에 불을 붙이는 것이 어려운 상황과 특정 슬래그 탭 오븐에 적합합니다.
• 평면 튜브 보일러 물 벽 패널:무선 철강 파이프로 구성되어 있습니다. 가장 간단한 구조입니다.
• 벽에 고정된 보일러 물관:오븐 벽의 내부 벽에 내장되어 있고, 일방적인 열 흡수입니다.
• 두면적 난방 물 벽 패널:큰 보일러 오븐 중간에 설치되어 서로 독립된 두 부분으로 나뉘어 두쪽을 가열합니다.
