ASME 표준 SA192M 막 보일러 물 벽 발전소 보일러 튜브

아스메 표준 보일러 막벽은 수거 밀의 교체 / 유지 보수를 위해 SA192M로 만들어졌습니다.

제품 소개

물 벽 패널은 보일러의 주요 난방 표면이며, 보일러 모서리에 배치 된 여러 줄의 철강 파이프로 구성됩니다. 내부에는 흐르는 물 또는 증기가 있습니다.그리고 외부는 보일러의 오븐에서 불꽃의 열을 받아들이고, 주로 오븐의 고온 연소 제품의 방사선 열을 흡수합니다. 작업 액체는 오븐에서 상승하고 열에 의해 증발합니다.

물 벽이 처음 설계되었을 때, 그것은 가열을 목적으로하지 않았지만 높은 온도로 손상되지 않도록 오븐을 냉각하는 것입니다.좋은 열 교환 기능 때문에, 점차 증기 드럼을 대체하여 보일러의 주요 난방 부품입니다. 그들은 보일러 연기의 내부 벽에 배치 된 많은 병렬 튜브로 구성 된 증발 난방 표면입니다.그들의 기능은 오븐에서 높은 온도 불 또는 가스 연기로 방사열을 흡수하는 것입니다, 그리고 튜브 내부에서 증기 또는 뜨거운 물을 생산하고 또한 오븐 벽 온도를 줄여 보호합니다.오븐의 불꽃 온도는 매우 높고 열 방사선의 강도는 매우 높습니다.40~50% 더 많은 열이 물 벽에 흡수됩니다. 작은 용량 보일러를 제외하고, 현재의 물 튜브 보일러의 주요 증발 난방 표면은 물 벽입니다.

구조 유형에 따라 물 벽은 종류로 나눌 수 있습니다: 맨 파이프 유형, 막 유형 및 스틱 파이프 유형.

가장 널리 사용되는 것은 막형입니다.

막물 물 벽은 파이프와 핀으로 구성된 공기 밀착 구조입니다. 장점은 오븐에 공기 누출이 적습니다. 파이프 배치 벽을 사용할 수 있습니다.강철 구조에 덜 부하를 가하고 보일러 비용도 낮습니다.; 용이하게 사용 하 여 서스펜션 구조 및 열 확장 시스템을 개선, 대량 기계화 생산에 적합, 높은 조립 속도,낮은 열 저장 용량 및 시작 및 종료 시간을 단축단점은 제조 과정이 복잡하다는 것입니다. 막물 물 벽은 종종 큰 용량, 고 온도 및 고압 보일러에서 사용됩니다.

다른 제조 과정에 따라, 막 물 벽은 세 가지 유형으로 나눌 수 있습니다 ((그림 1 참조):1밸런스 된 핀 튜브는 줄로 용접되며 용접 작업량이 적지만 핀 튜브는 비싸다.소재 비용이 낮고 다양한 피치의 요구 사항을 쉽게 충족시킬 수 있습니다.하지만 평평한 강철은 높은 정밀도와 가공 장비가 필요합니다.3헐리우드 튜브 융합 용접, 튜브 사이의 지느러미는 용접 와이어를 채우면서 형성됩니다. 주로 튜브 사이의 작은 간격에 사용됩니다.막 물 벽의 튜브 사이의 pitch는 보일러 압력 및 오븐 열 부하와 같은 요인과 관련이 있습니다일반적으로 s/d는 1.2-1입니다.5.

사양

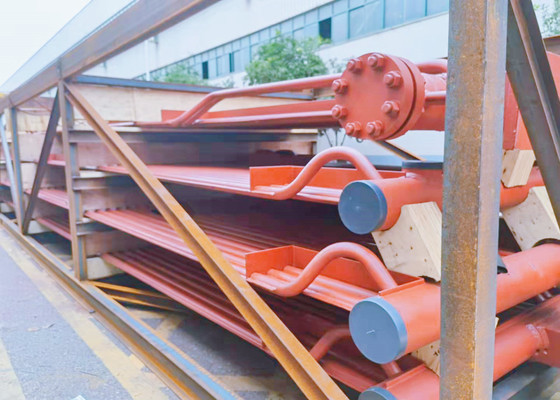

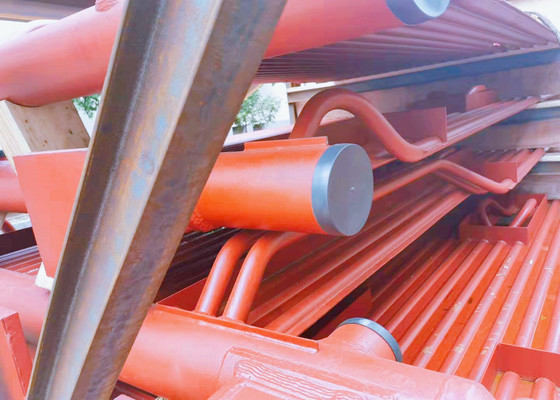

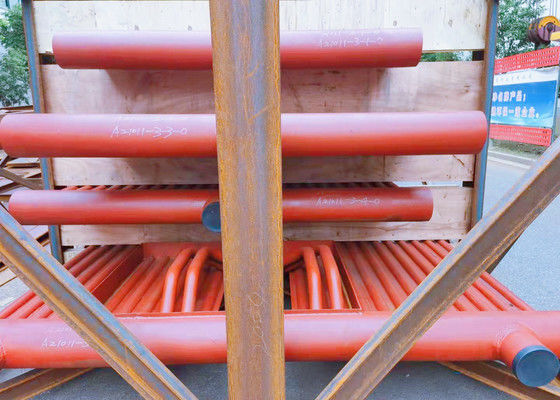

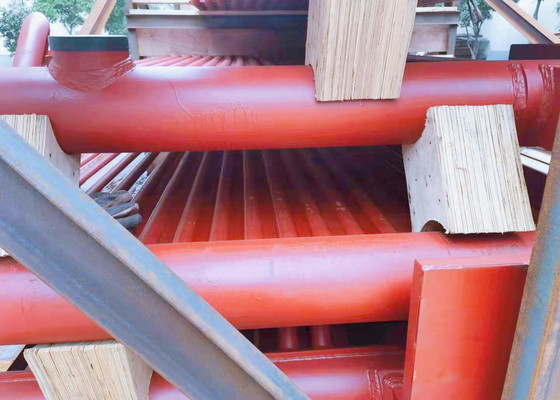

위의 사진은 파키스탄의 한 프로젝트의 막 벽입니다. 아래와 같은 사양의 세부 사항:
