SA192 기본 물 벽 튜브 보일러막

ASME 표준 베이스 튜브 SA192 다중 헤더로 만든 보일러 막 벽

제품 소개

물 벽 패널은 보일러의 주요 난방 표면이며, 보일러 모서리에 배치 된 여러 줄의 철강 파이프로 구성됩니다. 내부에는 흐르는 물 또는 증기가 있습니다.그리고 외부는 보일러의 오븐에서 불꽃의 열을 받아들이고, 주로 오븐의 고온 연소 제품의 방사선 열을 흡수합니다. 작업 액체는 오븐에서 상승하고 열에 의해 증발합니다.

우리 회사에서 제조하는 물 벽 패널의 주요 유형은 막 벽입니다.

막물 물 벽은 파이프와 핀으로 구성된 공기 밀착 구조입니다. 장점은 오븐에 공기 누출이 적습니다. 파이프 배치 벽을 사용할 수 있습니다.강철 구조에 덜 부하를 가하고 보일러 비용도 낮습니다.; 용이하게 사용 하 여 서스펜션 구조 및 열 확장 시스템을 개선, 대량 기계화 생산에 적합, 높은 조립 속도,낮은 열 저장 용량 및 시작 및 종료 시간을 단축단점은 제조 과정이 복잡하다는 것입니다. 막물 물 벽은 종종 큰 용량, 고 온도 및 고압 보일러에서 사용됩니다.

다른 제조 과정에 따라, 막 물 벽은 세 가지 유형으로 나눌 수 있습니다:1밸런스 된 핀 튜브는 줄로 용접되며 용접 작업량이 적지만 핀 튜브는 비싸다.소재 비용이 낮고 다양한 피치의 요구 사항을 쉽게 충족시킬 수 있습니다.하지만 평평한 강철은 높은 정밀도와 가공 장비가 필요합니다.3헐리우드 튜브 융합 용접, 튜브 사이의 지느러미는 용접 와이어를 채우면서 형성됩니다. 주로 튜브 사이의 작은 간격에 사용됩니다.막 물 벽의 튜브 사이의 pitch는 보일러 압력 및 오븐 열 부하와 같은 요인과 관련이 있습니다일반적으로 s/d는 1.2-1입니다.5.

사양

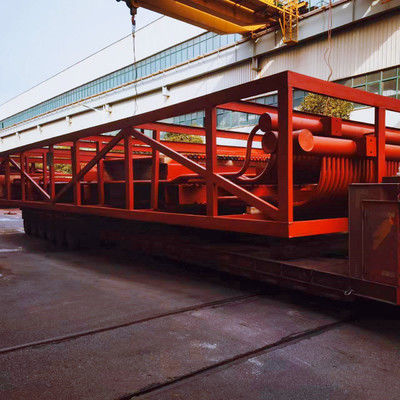

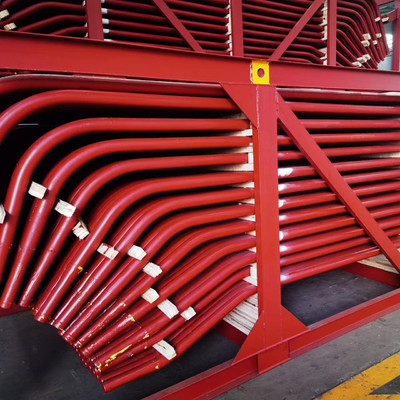

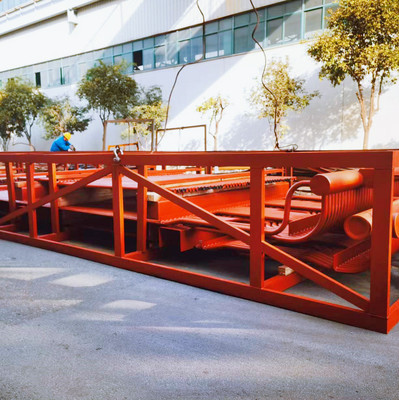

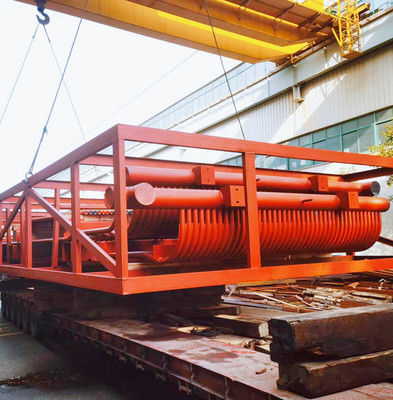

위의 사진은 파키스탄의 한 프로젝트의 막 벽입니다. 아래와 같은 사양의 세부 사항:
