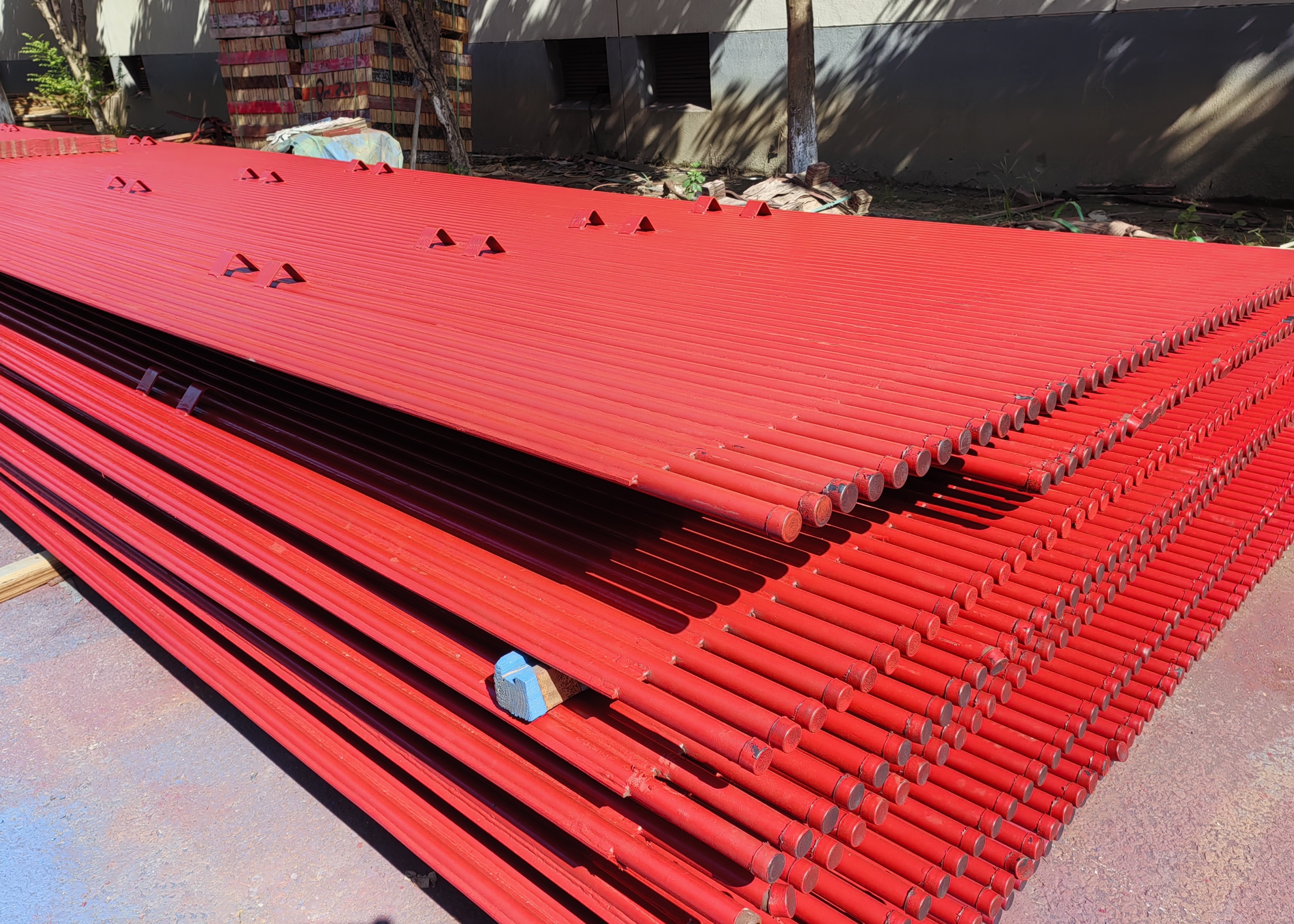

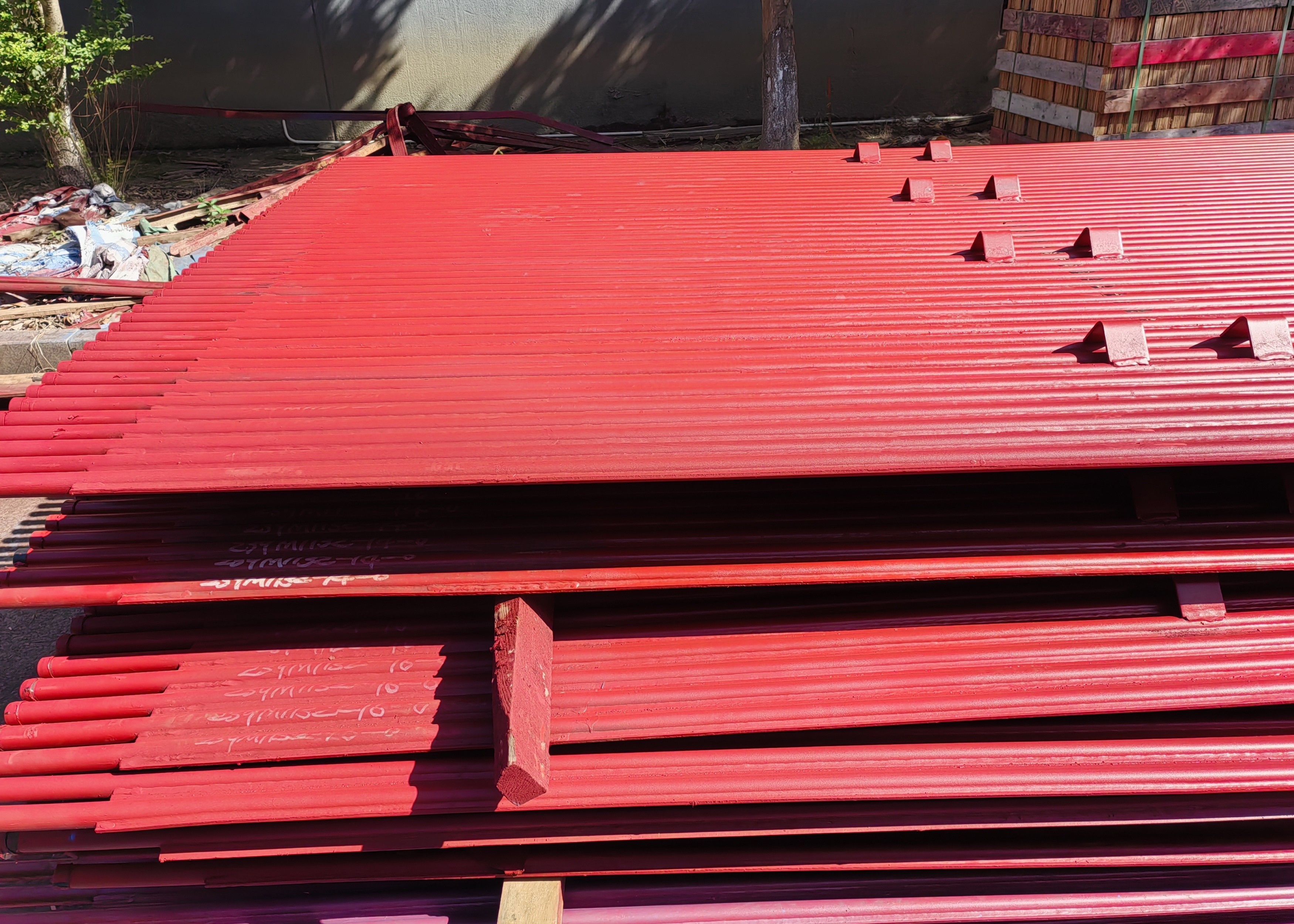

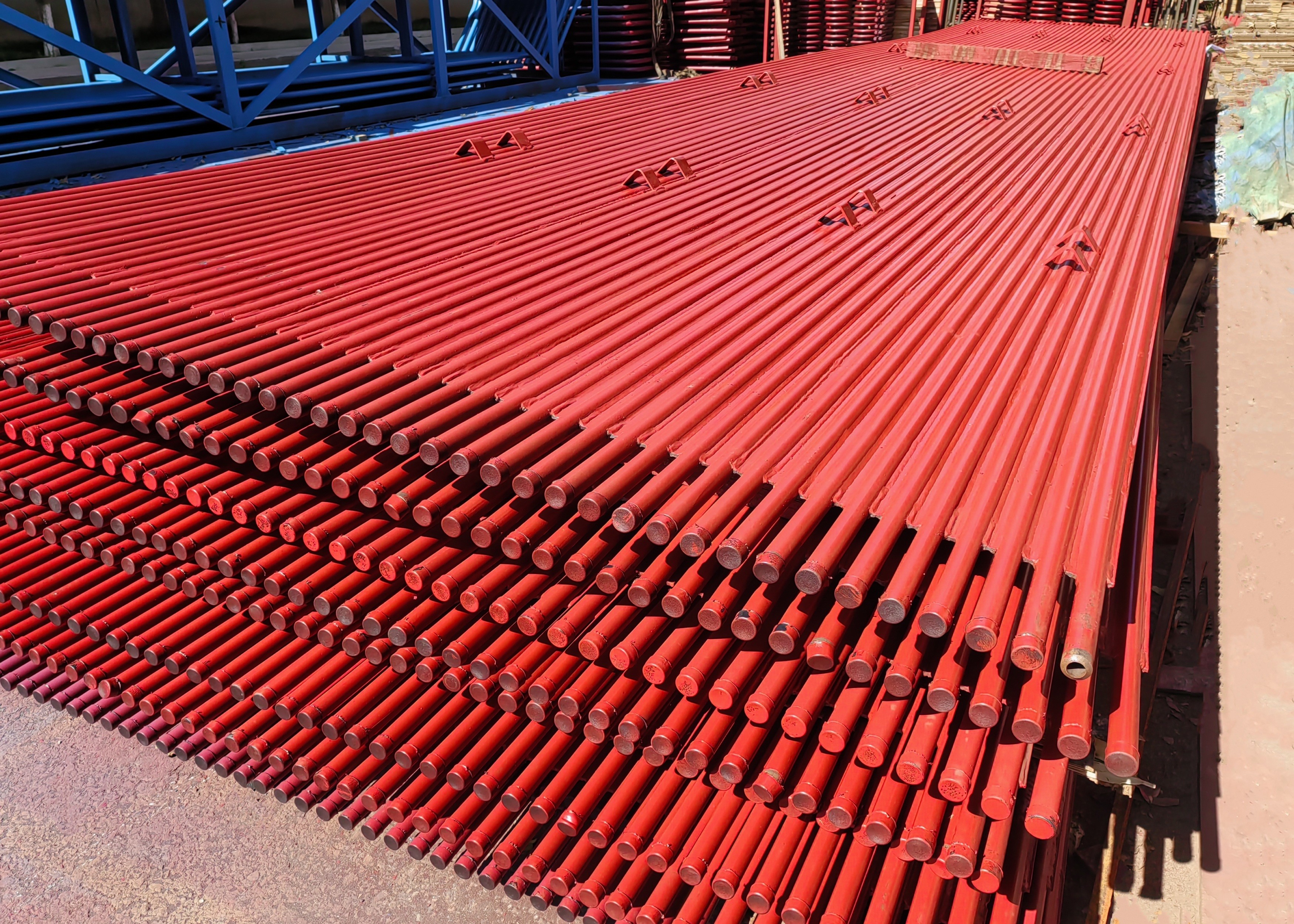

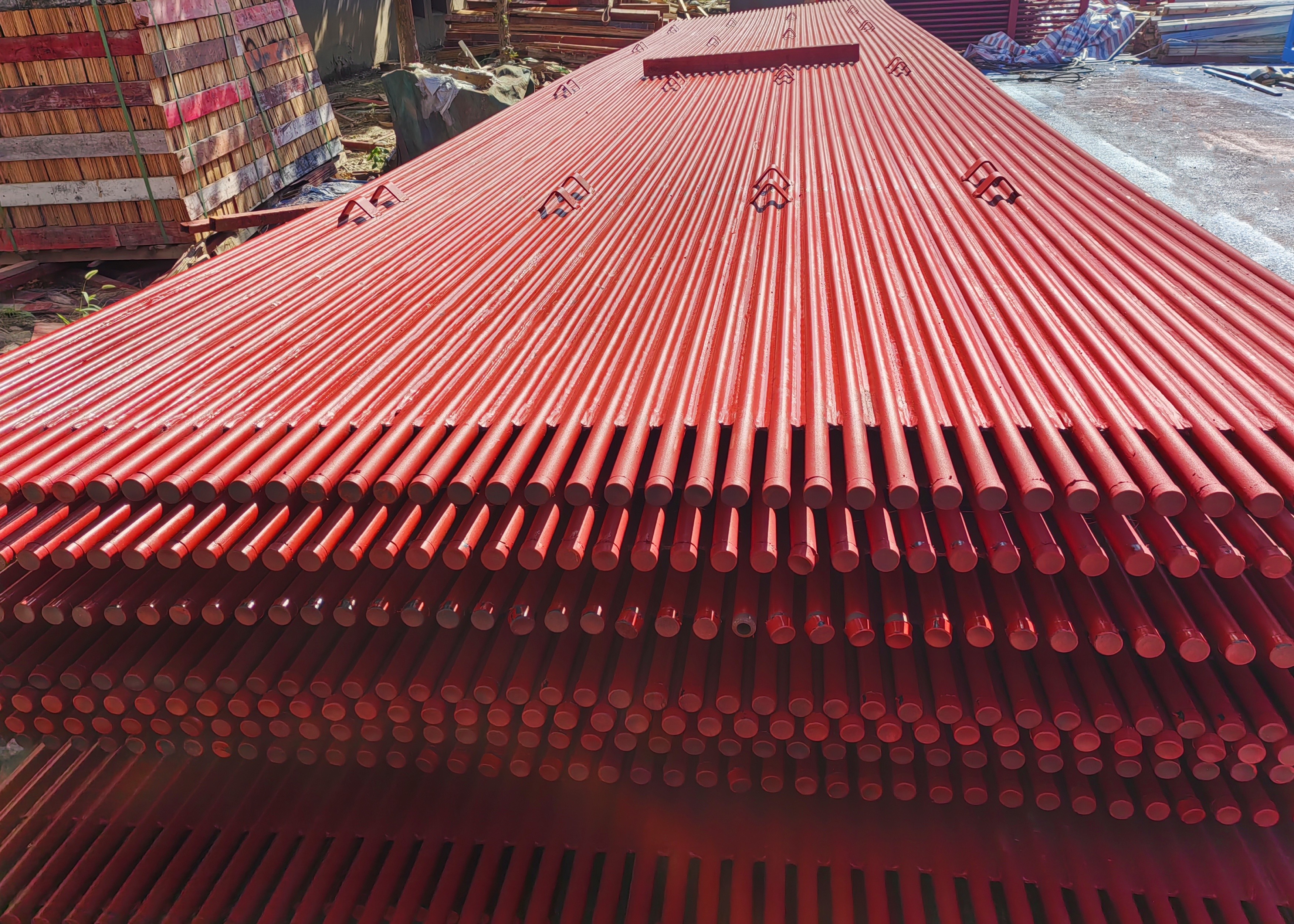

전력 발전소용 합금 강철 보일러 막 물벽 패널

막물 물 냉각 벽은 많은 롤 수 있는 물 냉각 벽 핀 튜브를 함께 점 웰딩으로 용접하여 밀폐 된 결합 난방 표면이됩니다.그것은 오븐의 공기 밀도를 향상시킬 수있을뿐만 아니라, 공기 누출을 줄이면서도 오븐 벽을 더 잘 보호하고 오븐 벽의 무게를 줄이고 구조를 단순화합니다.이 장점 膜 물 벽은 일반적으로 발전소의 큰 보일러에 사용물 벽의 기능은 오븐의 고온 화염 또는 연소 가스의 방사열을 흡수하고, 파이프에 증기 또는 뜨거운 물을 생성하는 것입니다.그리고 오븐 벽의 온도를 줄여 오븐 벽을 보호.

분류

구조 유형에 따라 세 가지 주요 유형이 있습니다: 평면 튜브 유형, 막 유형 및 삐걱 튜브 유형.

평면 파이프 물 벽은 매듭없는 철 파이프의 전체 행으로 구성되며 구조는 가장 간단합니다.장벽 물 용접 많은 롤링 물 냉각 핀 튜브 점 용접과 함께, 그래서 그들은 밀폐 된 결합 난방 표면이 될 수 있습니다. 그것은 오븐의 공기 밀착도를 향상시킬 수있을뿐만 아니라 공기 누출을 줄일 수 있습니다. 또한 오븐 벽을 더 잘 보호 할 수 있습니다.오븐 벽의 무게를 줄이십시오, 구조를 단순화; 스퍼 튜브의 물 벽은 수로 냉각 된 벽 튜브에 길이 20 ~ 25mm와 지름 6 ~ 12mm의 많은 핀을 용접하는 것입니다.그리고 그 다음 크롬 광석 불소연 플라스틱을 적용 하 여 물 벽의 이 부분의 열 흡수를 줄이고 연소 구역의 온도를 증가, 그것은 연료 발화가 특히 어려운 경우 또는 일부 액체 슬래그 배charge 오븐에 적합합니다.

레이아웃 부분에 따라, 두 가지 유형의 부착 벽 유형과 격리 벽 유형 (즉, 양면 난방) 물 냉각 벽이 있습니다.

전자는 대부분 부분적으로 오븐 벽의 내부 벽에 부착되어 한쪽에서 열을 흡수하고, 후자는 대부분 큰 보일러의 오븐 챔버 중간에 설치됩니다.,온 오븐을 두 개의 독립적인 부분으로 분리하여 양쪽을 가열합니다.

기능
