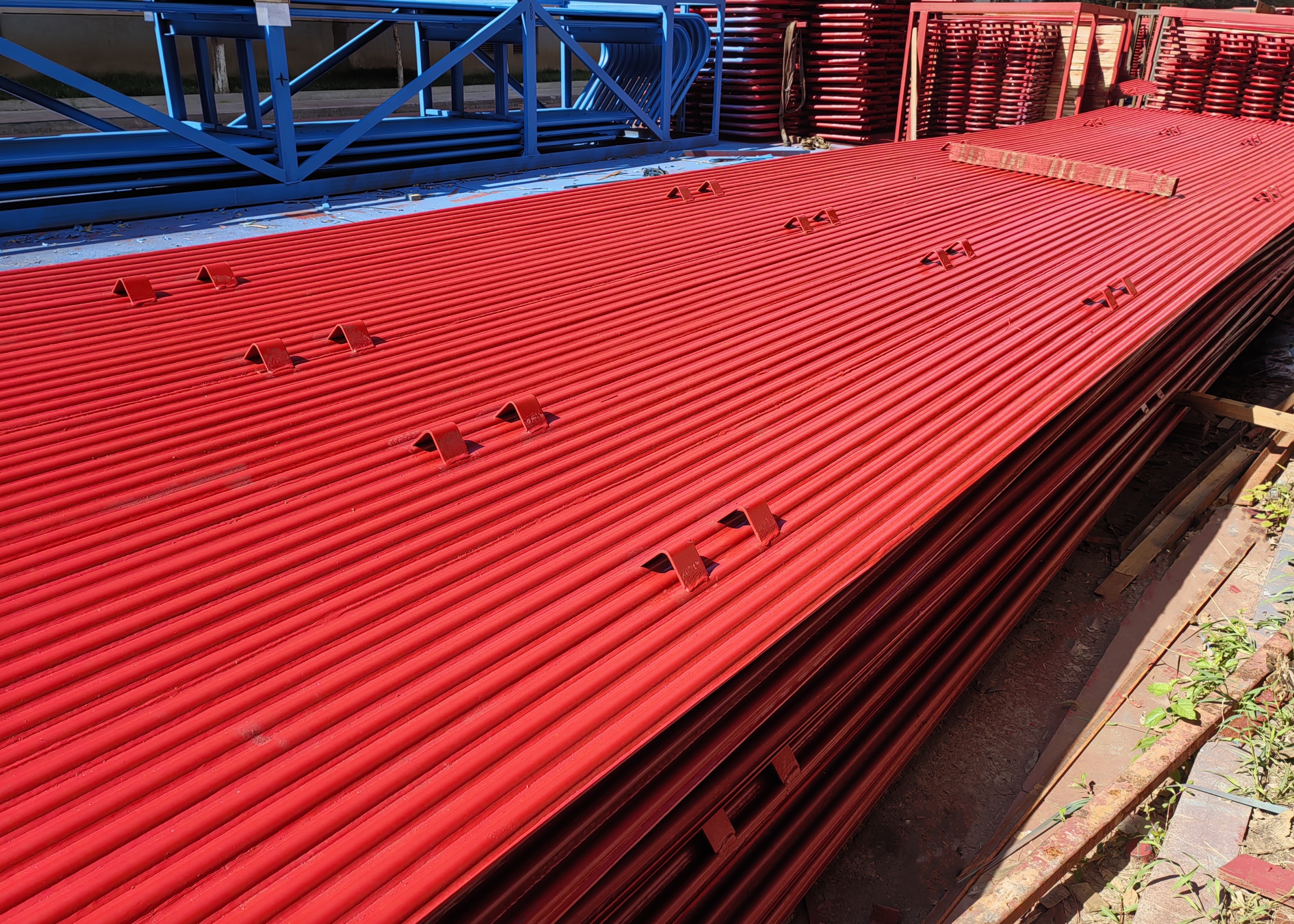

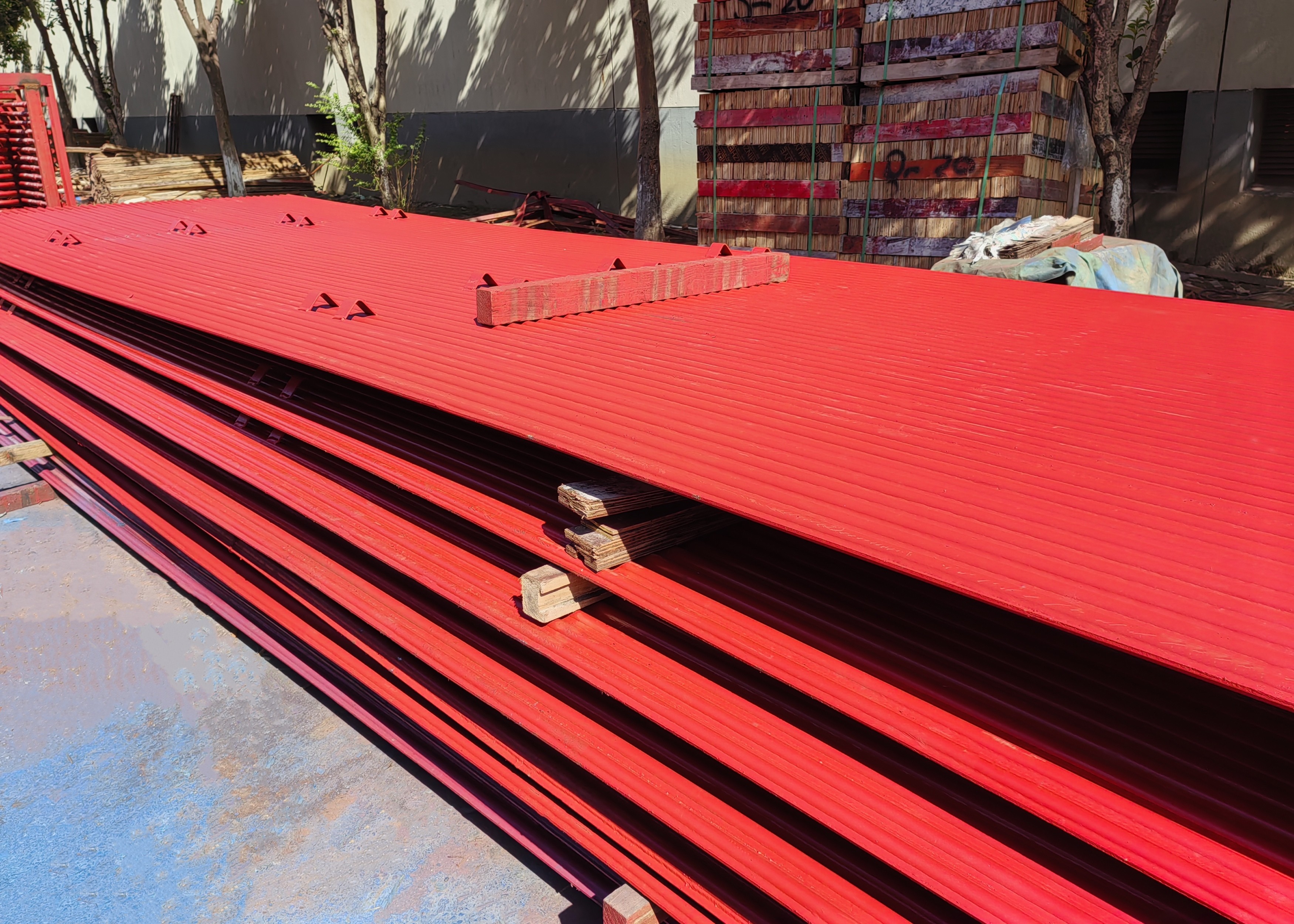

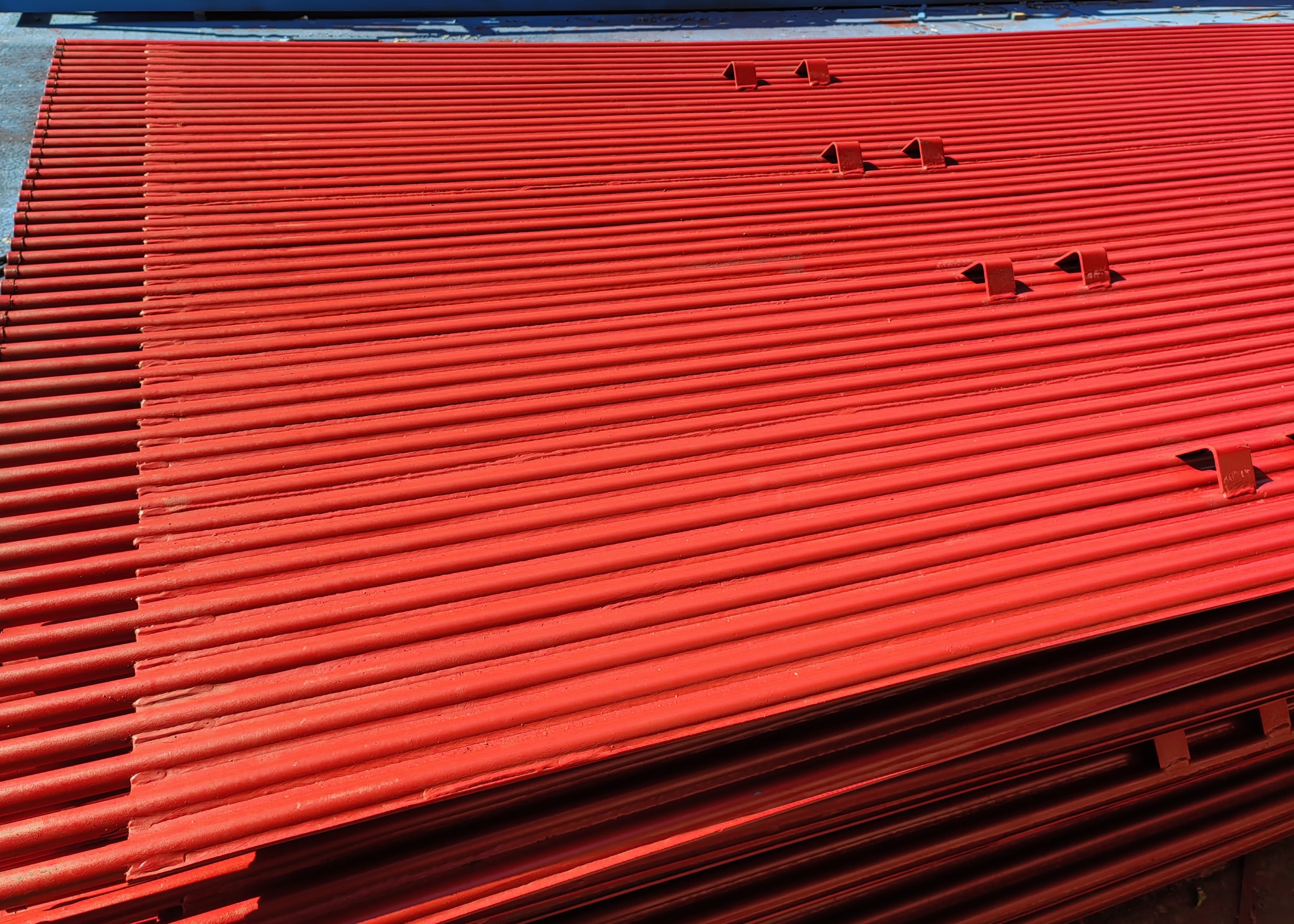

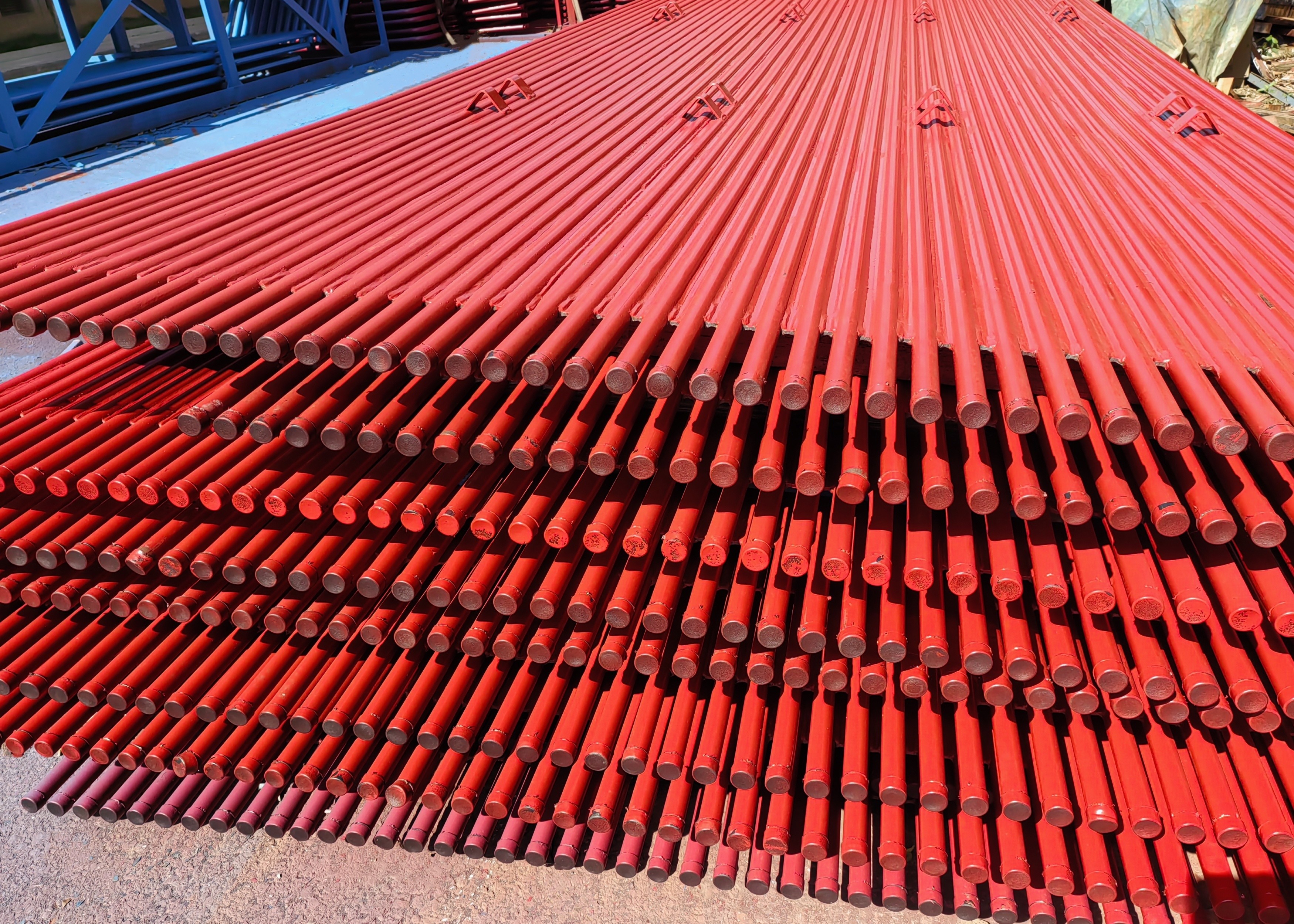

용접 수평 보일러 물 벽 패널 높은 온도 저항

물벽은 이름에서 알 수 있듯이 물로 벽을 냉각시키는 것입니다.

초기 보일러에서는 오븐에 난방 표면이 없었습니다.그리고 수로 냉각 된 파이프는 나중에 높은 온도의 연소 가스에 의해 연소되지 않도록 오븐 벽을 보호하고 연소 제품을 냉각하기 위해 배치되었습니다..

이들은 오븐 주위를 배치되어 있으며, 튜브의 흐름 매체는 일반적으로 물 또는 소다 물의 혼합물이며, 물로 냉각되는 난방 표면은 오븐 물 냉각 벽이라고합니다.

물벽에는 두 가지 주요 유형이 있습니다. 즉 가벼운 튜브 물벽과 필름 물벽입니다.

분류

구조 유형에 따라 세 가지 주요 유형이 있습니다: 평면 튜브 유형, 막 유형 및 삐걱 튜브 유형.

평면 파이프 물 벽은 매듭없는 철 파이프의 전체 행으로 구성되며 구조는 가장 간단합니다.장벽 물 용접 많은 롤링 물 냉각 핀 튜브 점 용접과 함께, 그래서 그들은 밀폐 된 결합 난방 표면이 될 수 있습니다. 그것은 오븐의 공기 밀착도를 향상시킬 수있을뿐만 아니라 공기 누출을 줄일 수 있습니다. 또한 오븐 벽을 더 잘 보호 할 수 있습니다.오븐 벽의 무게를 줄이십시오, 구조를 단순화; 스퍼 튜브의 물 벽은 수로 냉각 된 벽 튜브에 길이 20 ~ 25mm와 지름 6 ~ 12mm의 많은 핀을 용접하는 것입니다.그리고 그 다음 크롬 광석 불소연 플라스틱을 적용 하 여 물 벽의 이 부분의 열 흡수를 줄이고 연소 구역의 온도를 증가, 그것은 연료 발화가 특히 어려운 경우 또는 일부 액체 슬래그 배charge 오븐에 적합합니다.

레이아웃 부분에 따라, 두 가지 유형의 부착 벽 유형과 격리 벽 유형 (즉, 양면 난방) 물 냉각 벽이 있습니다.

전자는 대부분 부분적으로 오븐 벽의 내부 벽에 부착되어 한쪽에서 열을 흡수하고, 후자는 대부분 큰 보일러의 오븐 챔버 중간에 설치됩니다.,온 오븐을 두 개의 독립적인 부분으로 분리하여 양쪽을 가열합니다.

막물 물벽의 장점

(1) 오븐 벽의 밀착을 보장하고 연소 방의 공기 누출을 줄이십시오.

(2) 연소 방은 완전히 수로 냉각되어 가속화 경우 코킹을 방지합니다.

(3) 열 저장 용량은 작고, 연소 챔버는 빠르게 뜨고, 냉각 또한 빠르고, 보일러 시작 및 종료 냉각 시간을 단축 할 수 있습니다.

(4) 파이프 배치 오븐 벽을 사용하는 것이 적합하며, 이는 보일러 프레임의 부하를 크게 줄이고 서스펜션에 편리합니다.

(5) 일반 튜브와 비교하면 튜브의 열 흡수 능력이 향상됩니다.

(6) 보일러 부품의 사전 조립 정도를 향상시켜 편리하고 설치 작업 부하를 줄입니다.
