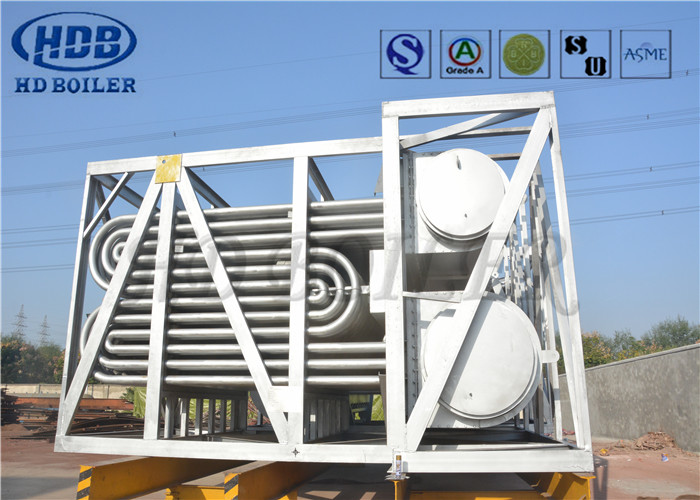

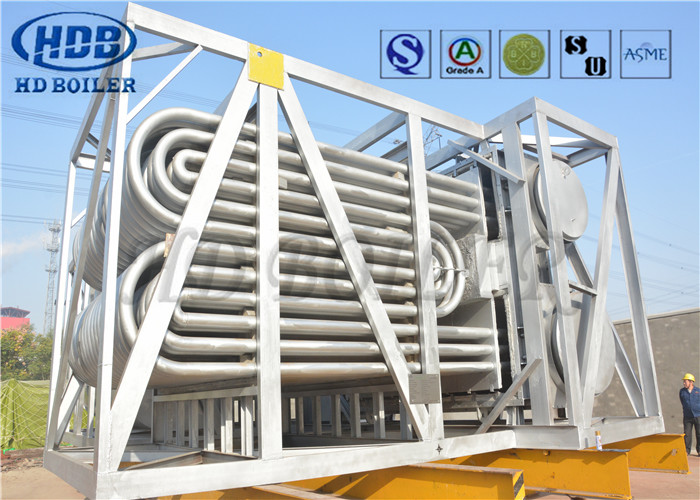

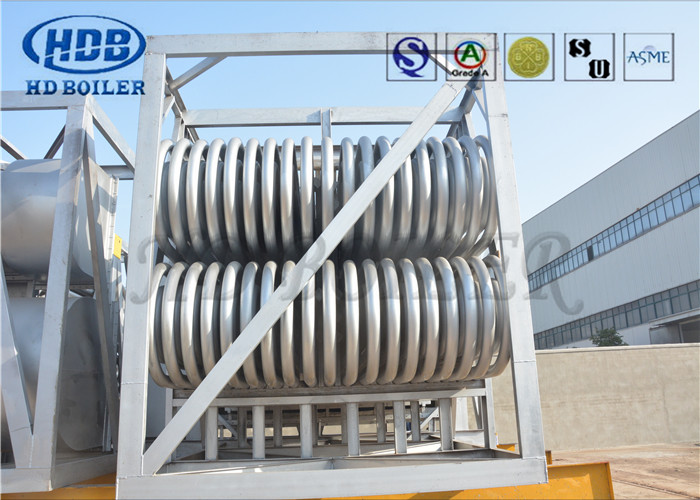

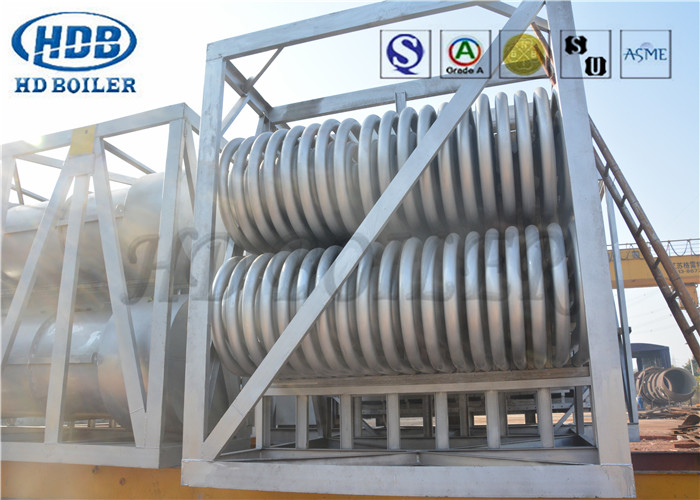

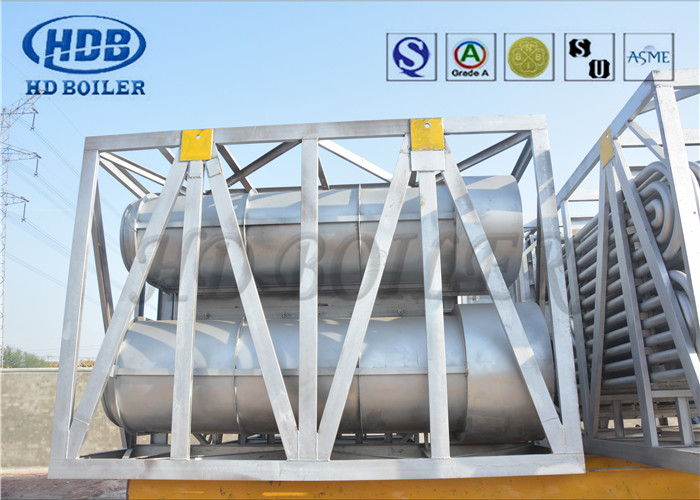

열 발전소 보일러 경제 및 공기 전열기 수평

발전소 보일러 공기 전열기 열 손실을 줄이고 효율성을 향상

종류 와 특징

슈퍼 히터는 열 전달 방식에 따라 컨벡션 유형, 방사선 유형 및 반 방사선 유형으로 나눌 수 있습니다.구조적 특징에 따라 serpentine 튜브 유형으로 나눌 수 있습니다, 스크린 유형, 벽 유형 및 패키지 벽 유형.그들은 다수의 평행 파이프와 입수 및 출구 헤더로 구성됩니다. 파이프의 외부 지름은 1입니다.

일반적으로 30 ~ 60mm. 흐름 슈퍼 히터 가장 일반적인 유형은 뱀관입니다. 그것은 더 집중적인 튜브 그룹을 가지고 있습니다, 450 ~ 1000 °C 연소 가스 온도의 연소에서 장식,수직 및 측면 침식으로 인한 연소 가스.연기가스는 주로 통류로 열을 파이프로 전달하고 열의 일부는 방사선으로 흡수됩니다.판형 초열기는 여러 개의 튜브 스크린으로 구성됩니다.오븐 상부 또는 출구에 배치되어 있습니다., 방사선 또는 반 방사선 유형의 초열기로 속합니다. 전자는 오븐 화염에서 방사열을 흡수하고 후자는 또한 일부 공류 열을 흡수합니다.10mPa 이상의 발전소 보일러, 스크린형과 뱀형 슈퍼 히터 모두 열 흡수를 높이기 위해 일반적으로 사용됩니다. 오븐의 내부 벽에 적용 된 벽 슈퍼 히터는 방사성 슈퍼 히터입니다.거의 사용되지 않습니다.벽에 장착된 초열기는 큰 용량 발전소 보일러에서 오븐 상단과 공류 연기의 벽을 형성하는 데 사용됩니다. 그림은 여러 초열기의 배열을 보여줍니다.슈퍼 히터와 함께 용량이 작은 산업 보일러는 단 단계 슈퍼 히터와 함께 요구 사항을 충족 할 수 있습니다.

기능

로드 높이, 연료 변경 및 연소 작동 조건과 같은 보일러 작동 조건의 변화는 모두 슈퍼 히터의 출구에서 증기 온도에 영향을 미칩니다.따라서, 발전소의 보일러 출구에서 증기의 온도를 정렬하여 지정 값에 안정화 할 수있는 수단이 있습니다. 일반적인 수단은 다음과 같습니다:물 스프레이 타입 또는 표면 타입 온도 감소기는 증기의 온도를 직접 조절하는 데 사용됩니다.;오븐 내의 연소 가스의 온도는 오스실레이션 번너에 의해 변경됩니다. 슈퍼 히터의 열 흡수는 연소 가스의 재순환에 의해 조정됩니다. (방울의 증기 온도 조절 참조).보일러 부하가 증가하면, 흐름 슈퍼 히터의 입구와 출구에서 증기의 온도가 증가하고 방사성 슈퍼 히터의 온도는 감소합니다.반사광형과 반사광형 초열기가 합쳐져 합리적으로 구성되어 있습니다., 출구 증기의 온도 변화는 부하와 연소 조건이 변할 때 작을 수 있습니다.열 흡수 및 슈퍼 히터 튜브 그룹의 각 평행 튜브의 증류는 작동 중에 다릅니다.개별 파이프에서 과도한 온도를 피하기 위해, 슈퍼 히터는 큰 보일러에서 여러 파이프 그룹으로 나뉘어 있습니다.각 파이프 그룹의 증기는 오븐 외부의 수집 상자와 혼합되고 파이프 사이의 과도한 온도 차이를 피하기 위해 증기 파이프와 전환됩니다.

HD 보일러는 최고 수준의 시설을 제공합니다.

• 생산 면적 200,000 평방 미터
• 150 엔지니어
• 600 코딩된 용접자
• 60 면허 검사 (NDT 레벨-III 강사 포함)
• A급보일러 설계 및 제조 면허 (국가 품질 감독 및 검사청에서 발급)
• ISO 90001:2008품질 시스템
• ASME용역 보일러 인증서
• 아스메스, 유그리고참고:우표 허가
