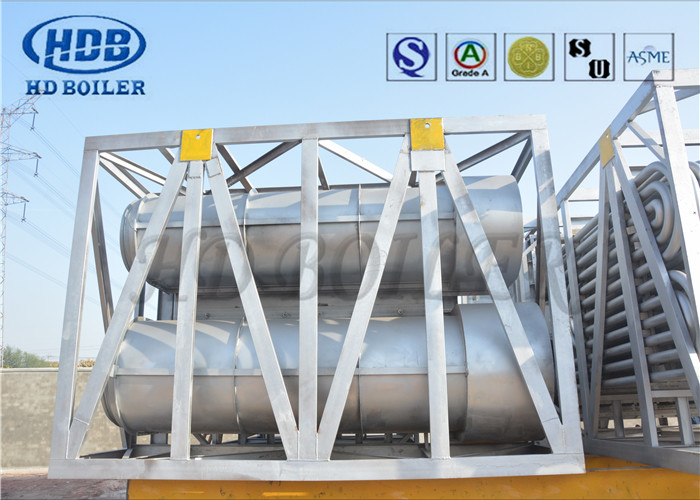

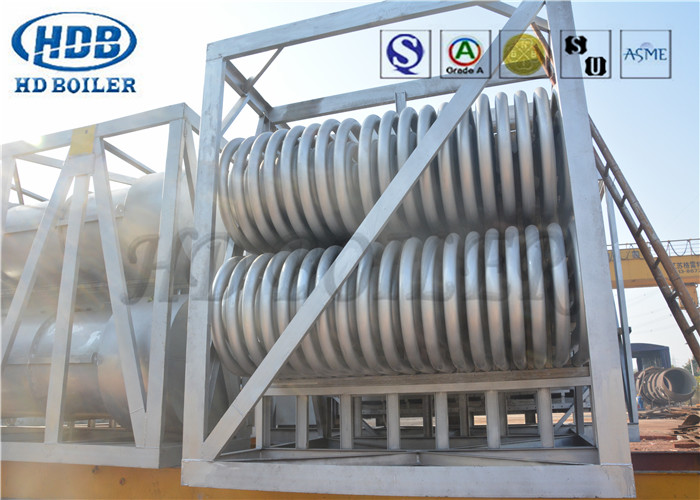

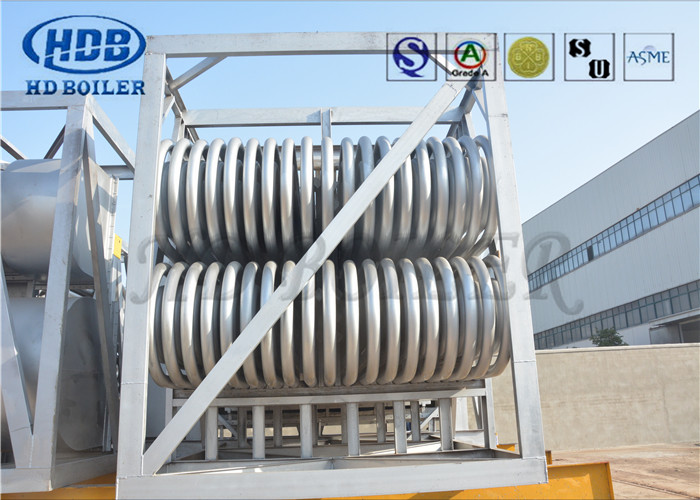

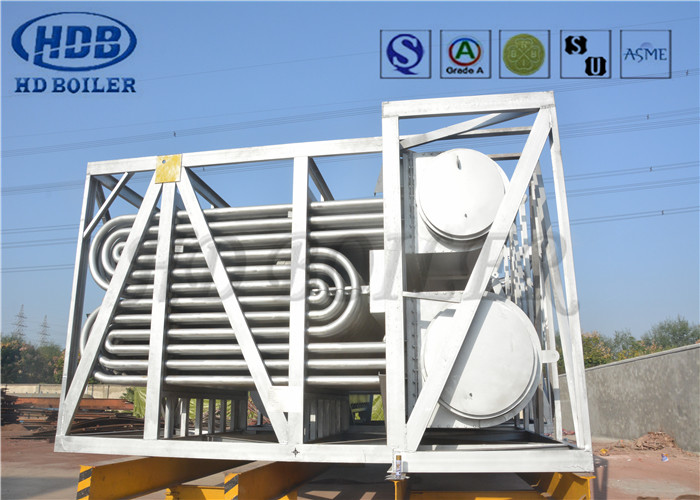

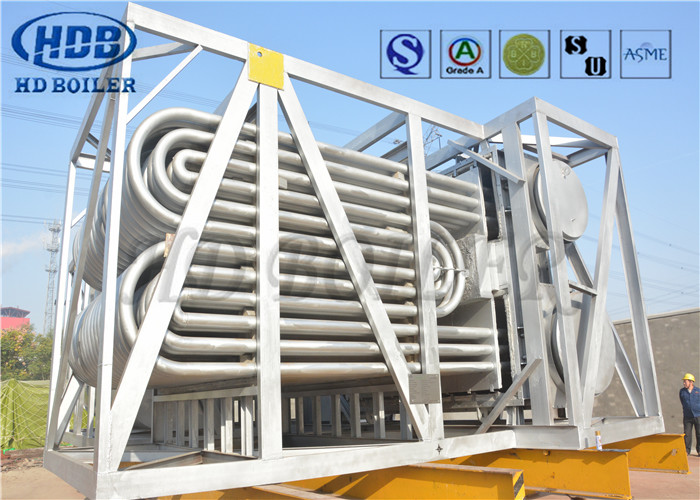

회복용 보일러 공기 전열기 열을 회복하고 온도를 조절합니다

보일러 공기 전열기 열을 회복하고 효율성을 위해 온도를 제어

제품 설명

에어 프리 히터 (air preheater) 는 일반 용어이며 공기를 가열하기 위해 설계된 모든 히터를 나타냅니다. 그것은 집용으로, 즉 가스, 전기 또는 석유 등을 통해 방, 집 가열 등을 위해 사용될 수 있습니다.현재 맥락에서는 발전소에서 전기를 생산하기 위해 증기 발전기 (보일러) 에서 사용되는 공기 전열기들에 대한 언급입니다..

공기 전열기의 목적은 보일러의 효율을 향상시키기 위해 보일러에서 나오는 연소 가스 (출력 가스) 에서 열을 회복하는 것입니다.그밖에도 가스 뚝이나 스택에 낮은 온도에서 보내기 때문에 유관과 스택의 설계가 단순화됩니다또한 스택에서 나오는 기체의 온도를 조절합니다.

다른 종류

유틸리티 발전소의 열 발전소에서 증기 발전기 (보일러) 에서 사용하려면 두 가지 유형의 공기 전열기의 설계가 있습니다.하나는 보일러 출구 Flue_gas ducting에 내장 된 튜브형이고 다른 하나는 Ljungstrom (발명자의 이름을 따서) Regenerative Air Preheater ((RAPH) 라고 알려진 재생형입니다.이것은 수평 (지금 전력 생산 유틸리티에서 매우 일반적) 또는 수직이 될 수 있습니다.

융스트롬 (RAPH)

이 회전형 (RAPH) [3]의 경우, 껍질은 껍질에 연결된 도로를 통해 2개 (비 섹터형) 또는 3개 (트리 섹터형) 섹터로 분리된다.가구와 로터에 밀폐가 가스 및 공기 경로를 분리하고 세 가지 부문 사이의 가스 / 공기 누출을 최소화합니다.전력 생산 유틸리티에서 세 가지 부문 유형이 매우 일반적입니다.

건축물

1같은 수직 로터는 아래쪽에서 큰 추진 베어링에 지원하고 기름 욕조 안의 코일에서 순환하는 물로 냉각 기름 욕조 윤활이 있습니다.이 배열은 수직 로터의 이 끝은 도관의 뜨거운 끝에도 있기 때문에 샤프트의 냉각을 위해 수행됩니다로터의 상단에는 회전 축을 수직 위치에서만 유지하는 간단한 롤러 베어링이 있습니다.

2로터는 수직 셰프트에 설치되어 있으며, 반사적인 지지대와 바구니를 고정시키기 위한 케이지가 있습니다.방사선 및 주변 재생 가능 밀폐판은 또한 섹터 사이에 또는 도관과 케이스 사이의 가스 또는 공기 누출을 방지하기 위해 제공됩니다.회전 중입니다.
