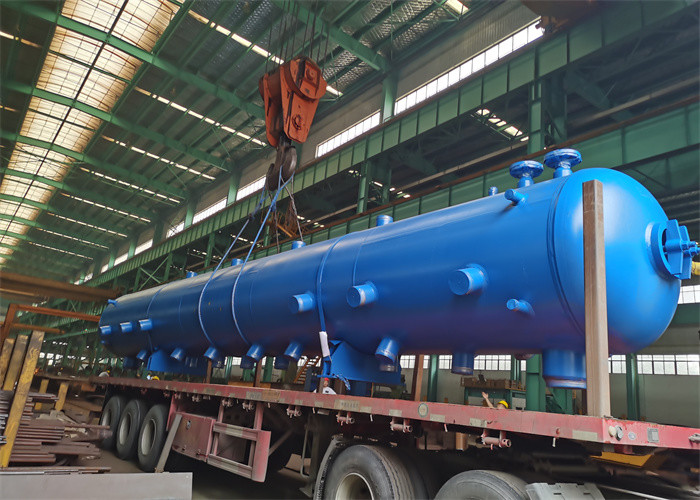

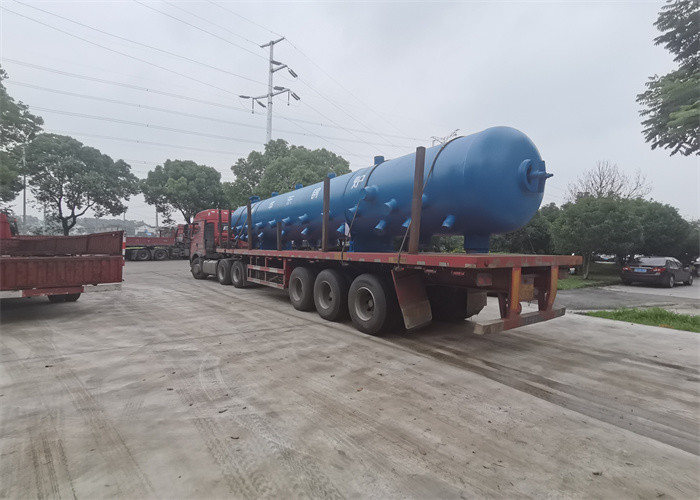

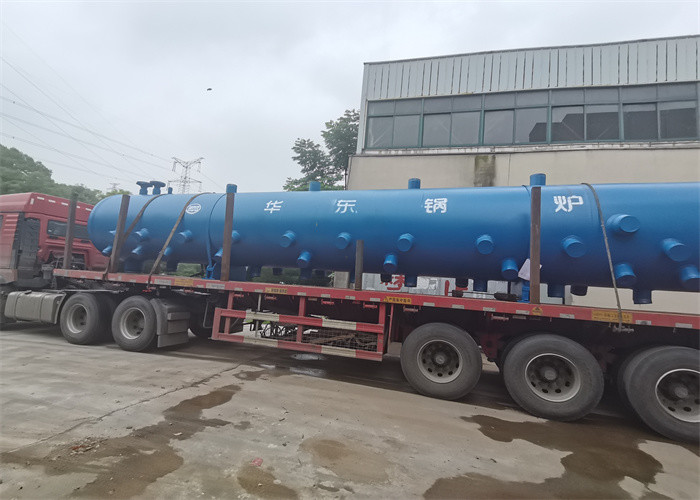

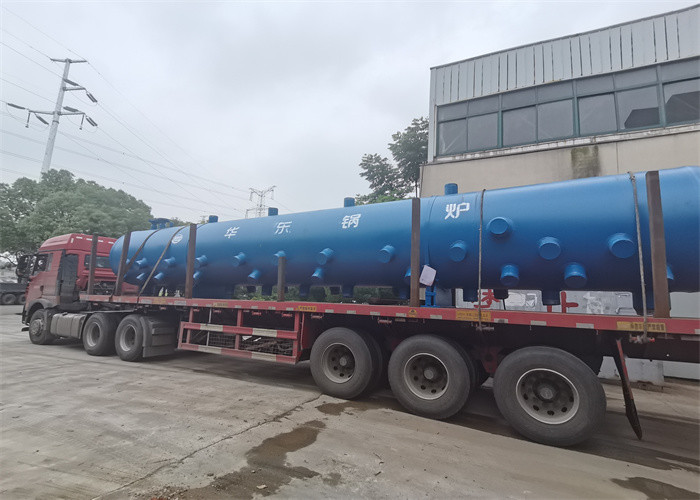

Q245R P265GH 물 보일러 증기 드럼 자연 순환
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SANCO |
| 인증 | ASME, ISO, GRADE A, EN |
| 모델 번호 | 보일러 증기 드럼 |
| 최소 주문 수량 | 20T |
| 가격 | 협상 가능 |
| 포장 세부 사항 | 바다 포장 |
| 배달 시간 | 120 일로 일합니다 |
| 지불 조건 | T/T |
| 공급 능력 | 800개 톤 / 달 |
무료 샘플과 쿠폰을 받으려면 연락하세요.
왓츠앱:0086 18588475571
웨이 채팅: 0086 18588475571
스카이프: sales10@aixton.com
걱정이 있으시면 24시간 온라인 서비스를 제공합니다.
x제품 상세 정보
| 애플리케이션의 범위 | 산업 | 설계온도 | 300℃ |
|---|---|---|---|
| 적용 | 보일러 시스템 및 산업 시스템 | 압력 | 높이 / 저압 |
| 색상 | 사용자 정의 | 종류 | 자연 순환 / 한 번 통과하여 |
| 강조하다 | Q245R 보일러 증기 드럼,P265GH 보일러 증기 드럼,Q245R 보일러 물 배구 |
||
제품 설명
부각 압력에서 포화 온도를 위해 설계 된 보일러 증기 드럼
설명
물 파이프 보일러에서 상부 드럼 (Boiler steam drum) 은 물에서 증기를 분리하도록 제공합니다.또한 하향 및 리저 튜브에서 액체를 잃지 않고 부하 변화에 동적 반응을 허용하기 위해 액체 보유 용량 (일반적으로 10 ~ 60 초) 을 제공합니다.증기 드럼의 크기는 건조한 포화 증기를 생산하기 위해 증기와 물 사이의 깨끗한 분리에 필요한 부피에 의해 결정됩니다. 그것은 또한 충분한 양의 증기 저장소를 제공합니다..증기 드럼은 상부 드럼이라고도 불린다.
| 제품 이름 | 보일러 증기 드럼 (증기 물 분리기) |
| 적용 영역 | 천연 순환 보일러 |
| 드럼 셸 판 재료 |
- 탄소강: Q245R, P265GH, SA516-Gr.60/65/70 - 합금강: Q345R, Q375R, 15CrMoR, 12Cr1MoVR, P355GH, DIWA353 |
| 드럼 헤드 재료 | 셸과 똑같아 |
| 노즐 튜브 재료 | 디자인에 따라 |
| 표준 | 중국 GB, ASME, EN |
| 제조업자 등급 | 중국 A급, ABS 인증, TUV 인증 |
| 작업 온도 | 포화 온도 명소 압력 |
| 작업 압력 | 1.6 MPa ~ 22.5 MPa |
|
껍질판 두께 (드럼 벽 두께) |
≤ 150mm |
| 드럼 지름 | ≤3,200mm |
| 드럼 길이 | ≤25,000 mm |
| 용접 |
- 셸: - 노즐 튜브: GTAW (TIG), SMAW |
| 용접 NDT |
- 껍질의 길쭉한 톱니: 100% RT, 100% UT - 껍질 둘레 톱니: 100% RT, 15% UT - 노즐 튜브 각도 톱니: 100% UT, 100% MT |
1완전히 자동 작동, 안전하고 신뢰할 수, 다양한 보일러 제어 및 보호 장치, 증기 압력, 물 압력 및 자동 제어 시스템과 함께 모든 연소.뜨거운 물 보일러 또한 프로세스 제어 및 온도 및 시간 제어.
2- 조작과 유지보수 용이하며 노동을 절약합니다.
3. 수입 브랜드 이름 연소장, 연료 완전히 연소 및 에너지 보존, 환경 보호를 갖추고 있습니다.
4닫힌 연소 전용 보일러실, 오염이 없고, 잘 생겼고 깨끗합니다.
5콤팩트한 구조, 설치가 쉽다.
보일러 헤더에는 물 벽 헤더, 슈퍼 히터 헤더, 경제 헤더 등이 있습니다. 그것은 수집, 혼합, 재 배포 작업 매체로 작용합니다.종말 덮개형 (끝 장막형) 과 목걸이형으로 분류할 수 있습니다..
헤더는 헤더 보디 (대 지름의 매듭 없는 철강 튜브), 끝 커버 (장치), 튜브 관절, 손 구멍, 온도 계기 소켓 등으로 구성됩니다.그리고 100% 자격 제품을 보장하기 위해 용접 공정으로 엄격하게 가속됩니다.
드럼 (drum) 은 물관 보일러에서 증기 물을 분리하고 증기 정화를 위해 사용되는 원통형 압력 용기로서 물 순환 회로를 형성하고 보일러 물을 저장합니다.그것의 주요 기능은 경제자에서 물을 받는 것입니다, 증기와 물을 분리, 순환 회로에 물을 공급하고 슈퍼 히터에 포화 증기를 전달.소량의 열과 작동 매체 저장량을 가진그것은 작업 조건이 변할 때 증기 압력 변화 속도를 느리게 할 수 있으며, 공급 물과 부하가 짧은 시간 동안 조율되지 않을 때 특정 버퍼 역할을 할 수 있습니다.드럼은 증기 물 분리를 위한 내부 장치가 장착되어 있습니다, 증기 정화, 보일러에서 복용 및 증기의 품질을 보장하기 위해 지속적인 부어, 그림에서 보여집니다.
드럼은 보일러에서 가장 부피가 크고 비싼 두꺼운 벽 압력 베어링 부품입니다. 드럼은 높은 내부 압력을 견딜뿐만 아니라,또한 작업 조건의 변화와 벽 온도의 변동으로 인해 열 스트레스를 발생시킵니다.따라서 노동 조건은 좋지 않으며 운영 조건에 대한 효과적인 모니터링이 필요합니다.
증기-물 분리 세부 정보
1차 증기-물 분리거의 모든 증기를 물에서 제거하여 매우 적은 증기가 출구 연결 (downcomer) 을 통해 온난화 된 튜브로 배 배 바닥에서 다시 순환됩니다.
2차 분리, 증기는 최종 물방울 제거를 위해 분리기 또는 스크러버 요소 (일반적으로 밀접하게 배치된 파동 평행 판) 의 2차 단계를 통과합니다.그 다음 에 증기 는 여러 항구 를 통해 배출 된다.
| 제품 이름 | |
| 증기 용량 | 시간당 6~30톤의 증기 |
| 보일러 전력 | 30~1300마력 |
| 작업 압력 | 10.25Mpa, 1.6Mpa, 2.5Mpa |
| 증기 온도 | 193°C, 204°C, 226°C |
| 열효율 | 95% |
| 운영 제어 | 지능형 PLC 제어 |
기술 매개 변수
| 아이템모델 | 두 배 배 배기 수평 폐기물 기름 천연 가스 증기 보일러 | |||||||||
| 용량 (톤/시간) | 4 | 6 | 8 | 10 | 15 | 20 | 25 | 30 | 35 | |
| 가속압 MPa | 10.25/1.6/2.5 | |||||||||
| 용기의 가명 온도 °C | 194/203/225/400 | |||||||||
| 설계 효율성 % | 92.26 | 92.23 | 92.22 | 92.26 | 92.26 | 91.99 | 91.82 | 91.99 | 92.17 | |
| 먹이 물 온도 °C | 20 | 105 | 105 | 105 | 105 | 105 | 105 | 105 | 105 | |
| 사용 가능한 연료 | 디젤 / 중유 / 천연가스 / LPG | |||||||||
| 연료 소비 | 디젤 kg/h | 267.45 | 402.68 | 535.2 | 668.6 | 1002.6 | 1337.3 | 1671.6 | 2005.9 | 2336.8 |
| 천연가스 Nm3/h | 329.4 | 425.9 | 567.9 | 709.6 | 1064.3 | 1418.4 | 1773.1 | 2127.6 | 2477.4 | |
| 전체 차원 | 길이는 m | 5.2 | 5.9 | 7.2 | 7.8 | 8.5 | 9.2 | 11.4 | 11 | 11.2 |
| 너비 m | 2.7 | 2.7 | 3.4 | 3.4 | 3.6 | 3.7 | 3.7 | 3.9 | 4.6 | |
| 높이 m | 3.2 | 3.2 | 3.5 | 3.6 | 3.6 | 3.7 | 3.8 | 4.6 | 5.2 | |
설계 및 제조 능력
12개의 자동 코일러 생산 라인
2. 최저 굴곡 반지름 0.6D까지 뜨거운 굴곡
3수평 및 수직 패널 굽기 기계로 껍질 벽 튜브 굽기
41000MW 이하의 발전소 보일러용 패널 제조
5CFB 보일러 사이클론 분리기 제조
6중국 표준 (GB), 미국 표준 (ASME) 또는 EU 표준 (EN) 에 따라 헤더 제조
7열처리 장비의 폭 넓은 범위, 10개의 오븐을 포함하여, 정상화 및 완화 제공
