Product Details
| 효율성: | 높은 | 적용: | 보일러 벽 |
|---|---|---|---|
| 소재: | 강철 | 압력저항: | 높은 |
| 포장: | 철재 프레임 | 연료: | Coal/Gas/Coal-fired/Water 열기 |
| 강조하다 |
뜨거운 물 보일러 물 벽 패널,발전소 보일러 물 벽 패널,선형 보일러 벽관 |
||
Product Description

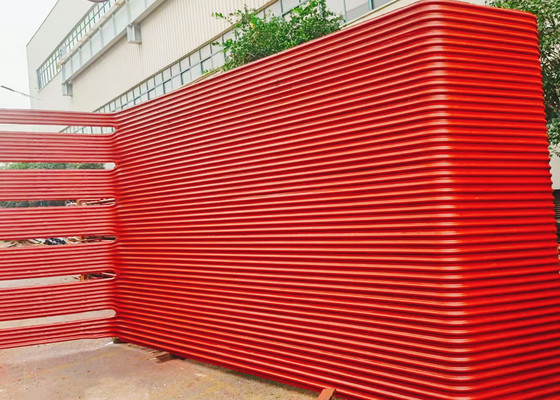

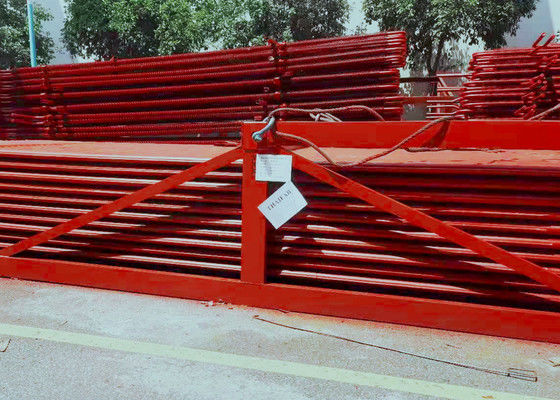

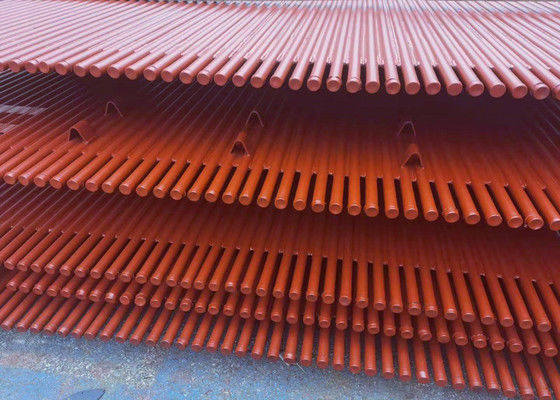

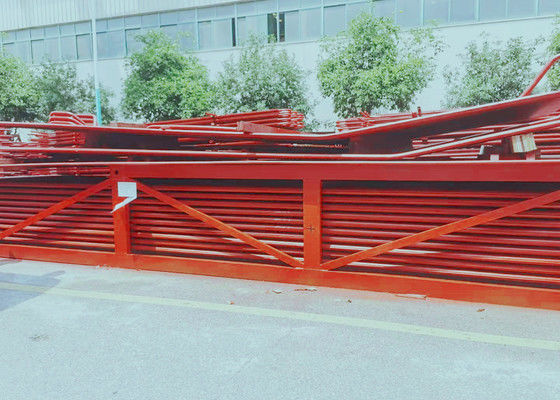

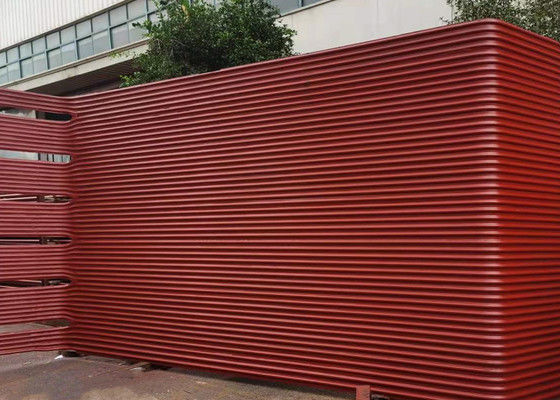

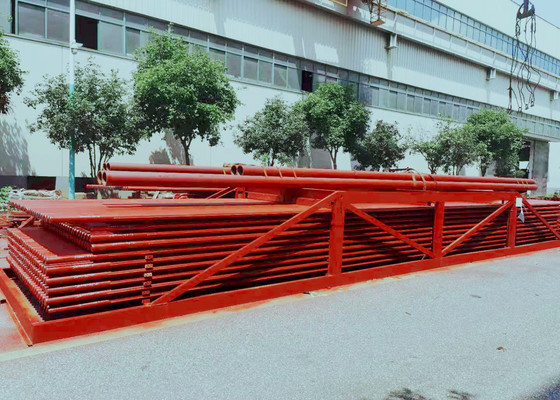

발전소 가스 온수 보일러 막 벽 패널 고효율
물 벽 패널의 특징
1적용 재료 정보와 함께 강도 계산 보고서;
2. 100%NDT (비 파괴적 검사) 강철판, 파이프 및 용접 막대기 보고서;
3100% X선 검사 보고서 (접속 톱니): 전체 보일러의 품질을 보장하기 위해;
4수압 시험 보고서: 표준 작업 압력 및 안전성을 보장합니다.
물 벽 패널의 제품 세부 사항
일반적으로 오븐 벽의 내부 벽에 수직으로 배치 된 핀을 가진 물 벽 패널,그것은 주로 오븐에서 불꽃과 고온 연소 가스에 의해 방출되는 방사선 열을 흡수하는 데 사용됩니다.그것은 모든 종류의 현대 보일러의 증발 난방 표면의 주요 유형이며 보일러 물 순환 루프의 기본 구성 요소입니다.그래서 이름이.
물 벽은 원래 가열을 위해 설계되지 않았지만 높은 온도 손상으로부터 오븐을 식히기 위해 설계되었습니다. 나중에, 좋은 열 교환 기능 때문에,그것은 점차적으로 보일러의 주요 난방 부분으로 증기 드럼을 대체했습니다.
증발 가열 표면, 보일러 챔버의 내부 벽에 배치되어 많은 평행 파이프로 구성됩니다.물 벽의 기능은 오븐 챔버에서 고온 화염 또는 연소 가스의 방사열을 흡수하는 것입니다, 파이프에 증기 또는 뜨거운 물을 생성하고 오븐 벽을 보호하기 위해 오븐 벽의 온도를 낮추십시오.열 방사능의 강도는 매우 높습니다.- 보일러의 열의 40~50% 이상은 물벽에 흡수됩니다. 소용량 보일러의 경우, 현대 물관 보일러는 증발의 주요 난방 표면으로 물 냉각 벽을 사용합니다.
물 벽 패널의 매개 변수
| 이름 | 선반 물 패널 |
| 소재 | 탄소강, 합금강철,등등 |
| 튜브 크기 | Φ38 - 76mm, 사용자 정의 |
| 표준 | ISO, ASME |
| 모델 | 톱니 모양 |
| 차원 | 사용자 정의 |
| 제조 과정 | 소재→재질 → 열/냉면 → 열처리 (정상화+온화) → 검사 →반짝이는→튜브합동 용접→조립→용접→검사→열처리→수압 압력 시험→그림→ 포장 |
| 설치 장소 | 보일러 연소 방의 주변 |
물 벽 패널 의 장점
1- 오븐 벽의 밀폐를 보장하고 연소 방의 공기 누출을 줄입니다.
2연소 방에서 완전히 물 냉각을 구현하여, 심화 상태에서 코킹을 방지하는 데 도움이 됩니다.
3낮은 열 저장 용량, 연소 방의 빠른 난방 및 냉각, 이는 보일러의 시작 및 정지 냉각 시간을 단축 할 수 있습니다.
4튜브 설치 오븐 벽을 사용하기에 적합하며 이는 보일러 프레임의 부하를 크게 줄이고 서스펜션을 용이하게합니다.
5가벼운 파이프에 비해 파이프의 열 흡수 능력이 향상됩니다.
6- 보일러 부품의 사전 조립 수준을 향상시키고 설치 작업 부하를 용이하고 줄입니다.
회사 소개
1985년에 설립된 장지아강 후아동 보일러 (Zhangjiagang Hua Dong Boiler Co.,Ltd.) (HD 보일러로 거래) 는 발전소, 산업, 폐기물 열, 폐기물 소각, 바이오매스 등을 생산합니다.유기 열 운반기 및 전기 증기 보일러온난화 표면의 광범위한 범위와 함께, HD 보일러는 보일러 설계, 제조, 설치,보일러 압력 부품의 유지 및 교체.
